Terbuat dari Apa Paduan Baja? Panduan Komposisi & Penempaan

Jawaban Langsung

Baja paduan pada dasarnya terbuat dari besi dan karbon, namun yang mengubah baja biasa menjadi baja paduan berkinerja tinggi adalah penambahan satu atau lebih elemen paduan secara sengaja — seperti kromium, nikel, molibdenum, mangan, vanadium, atau tungsten — yang masing-masing menyumbang sifat mekanik atau kimia tertentu. Tempa Baja Paduan , yang dihasilkan dengan membentuk material yang diperkaya ini di bawah gaya tekan yang tinggi, merupakan salah satu bentuk pengerjaan logam yang paling andal secara struktural dalam industri manufaktur.

Komposisi dasar baja adalah besi (Fe) biasanya dikombinasikan dengan karbon (C) pada kadar berkisar antara 0,05% hingga 2,0% berat . Elemen paduan kemudian dimasukkan dalam persentase terkontrol untuk mengubah kekerasan, kekuatan tarik, ketahanan korosi, ketangguhan, atau ketahanan panas tergantung pada aplikasinya. Rekayasa komposisi yang disengaja inilah yang membedakan baja paduan dari baja karbon biasa — dan itulah yang membuatnya Tempa Baja Paduan sangat berharga dalam industri yang menuntut seperti minyak dan gas, dirgantara, otomotif, dan mesin berat.

Elemen Inti Yang Menyusun Baja Paduan

Memahami terbuat dari apa baja paduan memerlukan melihat unsur penyusunnya. Setiap elemen memiliki tujuan — tidak ada yang ditambahkan tanpa alasan yang diperhitungkan.

Besi (Fe)

Logam dasar utama. Besi menyediakan tulang punggung struktural. Besi murni relatif lunak dan ulet, itulah sebabnya karbon dan unsur paduan lainnya ditambahkan untuk meningkatkan kinerja mekanisnya. Besi biasanya merupakan 97% atau lebih dari total komposisi di sebagian besar nilai baja paduan.

Karbon (C)

Elemen paduan yang paling penting. Kandungan karbon secara langsung mengontrol kekerasan dan kekuatan tarik. Baja paduan rendah mengandung karbon dalam kisaran 0,15% hingga 0,50% . Kandungan karbon yang lebih tinggi meningkatkan kekerasan namun mengurangi kemampuan las dan ketangguhan, sehingga memerlukan keseimbangan yang cermat dalam aplikasi penempaan.

Kromium (Cr)

Ditambahkan dalam jumlah dari 0,5% hingga 18% , kromium secara dramatis meningkatkan ketahanan terhadap korosi dan kekerasan. Pada kadar di atas 10,5%, baja menjadi tahan karat. Pada penempaan Baja Paduan untuk aplikasi suhu tinggi, kromium juga menstabilkan karbida pada suhu tinggi, mencegah pelunakan akibat panas.

Tidak

Tidakckel (Ni)

Tidakckel improves toughness, particularly at low temperatures, and enhances corrosion resistance. It is commonly used in amounts of 1% hingga 5% dalam baja paduan struktural. Dalam kombinasi dengan kromium, nikel menghasilkan baja paduan paling tahan benturan yang tersedia untuk penempaan bejana tekan dan komponen turbin.

Molibdenum (Mo)

Salah satu penambahan yang paling bernilai pada baja paduan kinerja tinggi, molibdenum biasanya ditambahkan pada 0,15% hingga 1,0% . Ini secara signifikan meningkatkan kemampuan pengerasan, ketahanan terhadap penggetasan temper, dan kekuatan suhu tinggi. Tempa Baja Paduan yang digunakan dalam pengeboran minyak dan lingkungan petrokimia hampir selalu mengandung molibdenum.

Mangan (Mn)

Mangan berkontribusi terhadap deoksidasi selama pembuatan baja dan meningkatkan kemampuan pengerasan dan kekuatan tarik. Ini menetralkan efek berbahaya dari belerang dengan membentuk mangan sulfida, bukan besi sulfida. Level biasanya berkisar dari 0,30% hingga 1,80% dalam nilai baja paduan standar.

Bagaimana Baja Paduan Diklasifikasikan: Paduan Rendah vs. Paduan Tinggi

Tidak semua baja paduan memiliki komposisi dan kinerja yang sama. Industri membaginya menjadi dua kategori besar berdasarkan persentase total unsur paduan yang ada. Klasifikasi ini berdampak langsung pada parameter penempaan, persyaratan perlakuan panas, dan aplikasi penggunaan akhir.

Klasifikasi baja paduan berdasarkan kandungan elemen paduan total dan aplikasi tipikal
Kategori	Kandungan Paduan Total	Elemen Paduan Umum	Aplikasi Khas
Baja Paduan Rendah	Kurang dari 8%	Kr, Mo, Ni, Mn, V	Bejana tekan, saluran pipa, tempa struktural, komponen otomotif
Baja Paduan Tinggi	8% atau lebih	Kr, Ni, Mo, W, Co	Dirgantara, turbin gas, pemrosesan kimia, penempaan suhu tinggi
Baja Tahan Karat (bagian)	Di atas 10,5% Cr minimum	Kr, Ni, Mo	Pemrosesan makanan, kelautan, medis, penempaan katup
Baja Perkakas (bagian)	Variabel, paduan C tinggi	W, Mo, Cr, V	Alat pemotong, cetakan, cetakan, perkakas tempa

Dalam industri penempaan, baja paduan rendah menyumbang sebagian besar tempa Baja Paduan yang diproduksi di seluruh dunia , terutama karena mereka menawarkan keseimbangan yang sangat baik antara sifat mekanik dan efisiensi biaya. Nilai paduan tinggi dicadangkan untuk kondisi servis ekstrem di mana persyaratan kinerja membenarkan peningkatan biaya material.

Bagaimana Baja Paduan Diproduksi: Dari Bijih Mentah hingga Komposisi Jadi

Produksi baja paduan merupakan proses metalurgi multi-tahap yang memerlukan kontrol yang tepat pada setiap langkahnya. Memahami proses ini menjelaskan mengapa konsistensi komposisi sangat penting dalam penempaan Baja Paduan — bahkan penyimpangan kecil dalam kimia dapat secara signifikan mempengaruhi sifat akhir dari bagian yang ditempa.

Peleburan Bijih Besi dan Produksi Baja Primer

Prosesnya dimulai di tanur sembur di mana bijih besi, kokas, dan batu kapur digabungkan pada suhu melebihi 1.500°C . Hal ini menghasilkan pig iron – suatu bentuk besi dengan karbon tinggi dan pengotor tinggi. Besi kasar kemudian dimurnikan dalam tungku oksigen dasar (BOF) atau tungku busur listrik (EAF) untuk mengurangi kandungan karbon dan menghilangkan kotoran yang tidak diinginkan seperti belerang dan fosfor, sehingga menghasilkan baja mentah.

Metalurgi Sekunder dan Penambahan Unsur Paduan

Elemen paduan ditambahkan selama metalurgi sekunder, sering kali dalam tungku sendok. Paduan ferro (besi-kromium, ferro-molibdenum, ferro-vanadium, dll.) dimasukkan dalam jumlah yang tepat untuk mencapai target kimia. Degassing vakum dapat digunakan untuk meminimalkan kadar hidrogen dan oksigen — terutama penting untuk penempaan Baja Paduan yang akan mengalami lingkungan bertekanan tinggi. Seluruh sendok diaduk dan diambil sampelnya beberapa kali untuk memastikan homogenitas kimia sebelum dituang.

Pengecoran Berkelanjutan atau Pengecoran Ingot

Baja paduan cair dipadatkan menjadi billet, mekar, lembaran, atau ingot tergantung pada proses penempaan hilir. Untuk tempa Baja Paduan berukuran besar — seperti tempa cincin, poros, atau badan bejana tekan — pengecoran ingot sering kali lebih disukai. Ingot dapat memiliki berat mulai dari beberapa ratus kilogram hingga lebih 300 metrik ton . Laju solidifikasi dan geometri ingot mempengaruhi kesehatan internal material, itulah sebabnya desain ingot merupakan bagian dari proses rekayasa kualitas.

Homogenisasi dan Pengkondisian

Ingot atau billet cor direndam dalam tungku homogenisasi pada suhu antara keduanya 1.100°C dan 1.250°C untuk waktu yang lama (hingga 48 jam untuk ingot besar) untuk menghilangkan segregasi — distribusi elemen paduan yang tidak merata yang terjadi selama pemadatan. Langkah ini tidak dapat dinegosiasikan untuk penempaan Baja Paduan premium yang memerlukan sifat seragam di seluruh penampang.

Apa yang Membuat Tempa Baja Paduan Berbeda dengan Coran atau Stok Batangan

Setelah baja paduan diproduksi dalam bentuk ingot atau billet, material tersebut mengalami penempaan — sebuah proses termomekanis yang secara mendasar mengubah struktur internal baja dan meningkatkan sifat mekaniknya jauh melampaui apa yang dapat dicapai oleh pengecoran atau pemesinan dari batangan batangan.

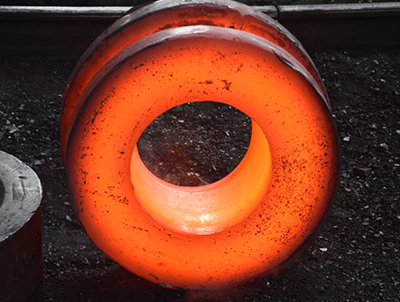

Selama proses penempaan, baja paduan dipanaskan hingga kisaran suhu penempaannya — biasanya antara 1.050°C dan 1.250°C — dan kemudian dibentuk melalui gaya tekan menggunakan pengepres hidrolik, palu, atau peralatan ring rolling. Proses deformasi ini menghasilkan beberapa hasil penting:

Porositas internal dan rongga penyusutan akibat pengecoran ditutup dan dikonsolidasikan, sehingga menghasilkan material yang padat dan kokoh.
Struktur butiran disempurnakan dan disejajarkan sepanjang bentuk bagian, menciptakan struktur serat terarah yang meningkatkan kekuatan pada arah tegangan primer.
Pita inklusi dan segregasi dipecah dan didistribusikan kembali, sehingga mengurangi dampak negatifnya terhadap umur kelelahan.
Pekerjaan termomekanis memperkenalkan kepadatan dislokasi terkontrol dalam kisi kristal, yang berkontribusi terhadap kekuatan luluh yang lebih tinggi.

Hasilnya adalah itu Tempa Baja Paduan typically exhibit 20% to 40% higher fatigue strength dibandingkan dengan pengecoran baja paduan setara dengan komposisi yang sama. Inilah sebabnya mengapa komponen yang sangat penting bagi keselamatan — cakram turbin, roda pendarat, flensa tekanan, kerah bor — hampir selalu ditetapkan sebagai bahan tempa, bukan bahan tuang.

Nilai Baja Paduan yang Umum Digunakan dalam Tempa dan Isinya

Industri baja global telah menstandardisasi ratusan kualitas baja paduan, masing-masing dengan rentang komposisi tertentu yang dioptimalkan untuk karakteristik kinerja tertentu. Nilai berikut ini termasuk yang paling banyak digunakan dalam penempaan Baja Paduan:

4140

AISI 4140 — Baja Kromium-Molibdenum

Komposisi: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Salah satu baja paduan yang paling banyak digunakan secara global. Menawarkan kemampuan pengerasan, ketahanan lelah, dan ketangguhan yang luar biasa. Biasa ditempa menjadi poros, roda gigi, gandar, batang penghubung, dan sambungan perkakas untuk sektor minyak dan gas. Kekuatan tarik setelah perlakuan panas mencapai 950–1.100 MPa tergantung pada ketebalan bagian dan suhu temper.

4340

AISI 4340 — Baja Nikel-Kromium-Molibdenum

Komposisi: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . Dikenal sebagai baja paduan kualitas pesawat terbang, 4340 memberikan kekuatan dan ketangguhan yang luar biasa bahkan pada penampang melintang yang besar. Tempa Baja Paduan yang terbuat dari 4340 digunakan pada undercarriage pesawat terbang, poros engkol, dan komponen struktur tingkat lapis baja. Kekuatan tarik bisa melebihi 1.400 MPa ketika diberi perlakuan panas yang tepat.

F22

ASTM A182 F22 — Paduan Kromium-Molibdenum (2.25Cr-1Mo)

Paduan servis suhu tinggi yang mengandung 2,00–2,50% Cr dan 0,87–1,13% Mo . Dispesifikasikan secara luas untuk penempaan bejana tekan dan perpipaan di lingkungan petrokimia dan kilang. Tingkat ini mempertahankan kekuatan dan menahan serangan hidrogen pada suhu hingga 550°C , membuatnya sangat diperlukan dalam flensa peralatan pengolahan air, badan katup, dan nozel reaktor.

Hlm.91

Kelas P91 — Baja 9Cr-1Mo yang Dimodifikasi

Komposisi: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Dikembangkan secara khusus untuk layanan uap bertekanan tinggi dan bersuhu tinggi dalam pembangkit listrik. Tempa Baja Paduan dari P91 digunakan pada pipa uap utama, header, dan badan katup yang beroperasi pada suhu hingga 620°C . Penambahan vanadium dan niobium menghasilkan endapan karbida halus yang tahan terhadap deformasi mulur selama beberapa dekade digunakan.

Perlakuan Panas pada Tempa Baja Paduan: Membuka Sifat Sebenarnya

Komposisi baja paduan menentukan potensinya, namun perlakuan panaslah yang membuka dan menyesuaikan potensi tersebut untuk aplikasi tertentu. Penempaan Baja Paduan hampir selalu menjalani setidaknya satu operasi perlakuan panas setelah penempaan, dan banyak yang menjalani beberapa perawatan berurutan.

Normalisasi

Penempaan dipanaskan sampai suhu kira-kira 50°C hingga 70°C di atas suhu kritis atas (Ac3) dan kemudian didinginkan dengan udara. Normalisasi menghaluskan struktur butiran yang terganggu selama penempaan dan menghilangkan tegangan sisa. Untuk baja paduan, suhu normalisasi biasanya berada di antara keduanya 860°C dan 950°C . Perlakuan ini seringkali merupakan langkah pertama sebelum quenching dan tempering.

Pendinginan dan Tempering (Q&T)

Quenching melibatkan pemanasan tempa sampai suhu austenitisasi (biasanya 830°C hingga 900°C untuk sebagian besar baja paduan Cr-Mo) dan mendinginkannya dengan cepat dalam air, minyak, atau media quench polimer. Ini menghasilkan struktur mikro martensit dengan kekerasan yang sangat tinggi — seringkali di atas 50 jam — tetapi juga kerapuhan yang tinggi. Tempering kemudian memanaskan penempaan martensit ke suhu yang lebih rendah, biasanya antara suhu tersebut 540°C dan 700°C , untuk mengurangi kerapuhan sekaligus mempertahankan sebagian besar peningkatan kekuatan. Sifat mekanik akhir sangat dapat dikontrol melalui pemilihan suhu temper.

Anil

Digunakan saat penempaan membutuhkan kelembutan maksimum untuk pemesinan, atau saat tekanan internal perlu dihilangkan sepenuhnya. Anil penuh melibatkan pendinginan tungku lambat dari atas Ac3, menghasilkan struktur mikro yang didominasi feritik-perlitik. Untuk beberapa tempa Baja Paduan kompleks dengan persyaratan pemesinan yang rumit, anil mengurangi keausan pahat dan waktu siklus pemesinan secara signifikan — terkadang memotong waktu pemesinan sebesar 30% hingga 50% dibandingkan dengan menempa dalam kondisi as-quenched.

Perlakuan Panas Pasca Pengelasan (PWHT)

Banyak tempa Baja Paduan dimasukkan ke dalam rakitan yang dilas. Setelah pengelasan, zona yang terkena dampak panas (HAZ) mengandung struktur mikro yang mengeras dan rapuh serta tegangan tarik sisa yang dapat menyebabkan penundaan retak atau kegagalan servis. PWHT pada suhu biasanya antara 600°C dan 760°C untuk baja paduan Cr-Mo melunakkan HAZ, mengurangi kandungan hidrogen, dan menurunkan tegangan sisa ke tingkat yang dapat diterima. Untuk penempaan bejana tekan, PWHT merupakan persyaratan wajib berdasarkan sebagian besar kode desain.

Industri yang Bergantung pada Tempa Baja Paduan dan Mengapa Komposisi Penting

Pemilihan komposisi baja paduan untuk penempaan selalu didorong oleh aplikasi. Industri yang berbeda memberikan tuntutan yang sangat berbeda terhadap komponen palsunya, dan strategi paduannya harus disesuaikan secara tepat dengan lingkungan layanan.

DAN

Industri Minyak dan Gas Bumi

Kerah bor, katup, peralatan kepala sumur, dan flensa pipa beroperasi di lingkungan dengan tekanan ekstrem, korosi tegangan akibat H2S, dan cairan korosif. Tempa Baja Paduan di sektor ini umumnya menggunakan grade AISI 4130, 4140, dan F22, yang semuanya menggabungkan ketahanan korosi yang memadai dengan kekuatan luluh tinggi yang diperlukan untuk menahan tekanan di atas 100 MPa dalam aplikasi sumur dalam.

Dirgantara dan Pertahanan

Komponen roda pendaratan, batang aktuator, dan perlengkapan pelengkap struktural memerlukan rasio kekuatan terhadap berat tertinggi yang dapat dicapai pada baja. AISI 4340 dan varian vakum-arc-remelted (VAR) memberikan kekuatan tarik hingga 1.800 MPa pada tingkat ketangguhan patah yang sesuai dengan desain tahan kerusakan. Setiap gram berat yang dihemat dalam sebuah pesawat terbang memiliki nilai operasional jangka panjang, itulah sebabnya komposisi paduan dalam penempaan Baja Paduan dirgantara dikontrol dengan toleransi yang jauh lebih ketat daripada nilai komersial standar.

Pembangkit Listrik

Rotor turbin uap, poros generator, dan nozel bejana tekan di pembangkit listrik tenaga nuklir dan termal beroperasi terus menerus pada suhu dan tekanan tinggi selama beberapa dekade. Penempaan Baja Paduan di sektor ini menggunakan nilai tahan mulur seperti P91, P92, dan 12Cr-1Mo, di mana penambahan vanadium, niobium, dan tungsten menciptakan stabilitas mikrostruktur yang mencegah perubahan dimensi dan hilangnya kekuatan. 100.000 jam layanan pada suhu di atas 550°C.

Otomotif dan Mesin Berat

Krankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 juta metrik ton secara global , menjadikan otomotif sebagai satu-satunya segmen pengguna akhir terbesar.

Pengujian dan Verifikasi Kualitas Tempa Baja Paduan

Karena komposisi baja paduan secara langsung menentukan sifat-sifat penempaan akhir, pengujian ketat pada berbagai tahap produksi merupakan praktik standar. Pengujian berikut dilakukan secara rutin pada tempa Baja Paduan untuk memverifikasi bahwa material tersebut memenuhi persyaratan spesifikasi:

Analisis Kimia

Spektrometri emisi optik (OES) atau fluoresensi sinar-X (XRF) digunakan untuk memverifikasi komposisi kimia setiap panas baja paduan sebelum ditempa. Hasil harus berada dalam kisaran komposisi yang ditentukan untuk setiap elemen. Untuk aplikasi kritis, analisis sendok dilengkapi dengan analisis produk yang diambil dari hasil penempaan yang telah selesai.

Pengujian Mekanis

Pengujian tarik (sesuai ASTM E8 atau ISO 6892) mengukur kekuatan luluh, kekuatan tarik ultimit, pemanjangan, dan pengurangan luas. Pengujian dampak Charpy (sesuai ASTM E23) mengevaluasi ketangguhan pada suhu tertentu. Pengujian kekerasan (Brinell, Rockwell, atau Vickers) memverifikasi respons perlakuan panas di seluruh penampang tempa.

Pengujian Ultrasonik (UT)

UT otomatis atau manual digunakan untuk mendeteksi diskontinuitas internal seperti porositas, retakan, atau inklusi di dalam badan tempa. Kriteria penerimaan ditentukan oleh standar seperti ASTM A388 atau EN 10228-3. Untuk penempaan Baja Paduan besar yang digunakan dalam bejana tekan atau turbin, UT dilakukan di 100% dari volume penempaan .

Pengujian Partikel Magnetik (MT)

MT mendeteksi diskontinuitas permukaan dan dekat permukaan pada baja paduan feritik. Penempaannya bersifat magnetis dan partikel feromagnetik halus menunjukkan indikasi retak di permukaan. Pengujian ini sangat penting untuk tempa Baja Paduan yang telah dikerjakan, karena pemesinan dapat menunjukkan retakan di bawah permukaan atau memperlihatkan lapisan yang tidak terlihat pada kondisi tempa kasar.

Baja Paduan vs. Baja Karbon Biasa dalam Aplikasi Penempaan

Pertanyaan praktis dalam setiap proses desain penempaan adalah apakah biaya tambahan elemen paduan dapat dibenarkan dibandingkan dengan baja karbon biasa. Perbandingan berikut memberikan perspektif berdasarkan data:

Perbandingan properti utama antara baja karbon biasa dan nilai tempa baja paduan umum
Properti	Baja Karbon Biasa (1045)	Baja Paduan (4140)	Baja Paduan (4340)
Kekuatan Tarik (Q&T)	570–700 MPa	950–1.100 MPa	1.200–1.450 MPa
pengerasan	Rendah (pengerasan dangkal)	Sedang-Tinggi	Sangat Tinggi
Ketangguhan pada suhu rendah	Buruk	Bagus	Luar biasa
Ketahanan korosi	Buruk	Sedang	Sedang
Kekuatan suhu tinggi	Buruk above 300°C	Bagus to 450°C	Bagus to 450°C
Biaya Bahan Relatif	Terendah	1,5–2x karbon biasa	2,5–4x karbon biasa

Dalam aplikasi dimana penempaannya kecil, bebannya ringan, atau mudah diganti, baja karbon polos mungkin merupakan pilihan praktis. Namun, untuk komponen apa pun yang kegagalannya akan menjadi bencana besar, atau di mana pengurangan ukuran bagian (berat) merupakan hal yang penting secara komersial, Tempa Baja Paduan deliver a cost-performance advantage yang dengan cepat mengimbangi harga material yang lebih tinggi melalui pengurangan bobot komponen, masa pakai yang lebih lama, dan frekuensi perawatan yang lebih rendah.

Cara Memilih Kelas Baja Paduan yang Tepat untuk Kebutuhan Penempaan Anda

Memilih komposisi baja paduan yang tepat untuk proyek penempaan adalah keputusan rekayasa yang terstruktur. Faktor-faktor berikut harus dievaluasi secara sistematis:

Kisaran suhu layanan: Untuk suhu ambien dan sedang hingga 400°C, nilai standar Cr-Mo seperti 4140 atau F11 sudah cukup. Untuk suhu di atas 500°C, modifikasi grade 9Cr (P91, P92) atau tempa tahan karat austenitik harus dipertimbangkan.
Tingkat kekuatan yang dibutuhkan: Tentukan kekuatan luluh minimum dan kekuatan tarik yang dibutuhkan oleh desain. Untuk kekuatan luluh di atas 900 MPa, baja paduan dengan kualitas yang mengandung nikel (4340, 300M) atau kekuatan sangat tinggi harus dipilih.
Ketebalan bagian dan kemampuan pengerasan: Penempaan dengan bagian yang lebih besar memerlukan kemampuan pengerasan yang lebih tinggi untuk mencapai pengerasan menyeluruh. Baja paduan polos seperti 4140 dapat dikeraskan sepenuhnya dalam beberapa bagian hingga kira-kira diameter 75mm ; untuk bagian yang lebih besar, diperlukan kadar nikel yang lebih tinggi atau varian peleburan vakum.
Lingkungan korosif: Jika penempaan akan terkena H2S, klorida, atau lingkungan asam, baja paduan tahan korosi dengan kadar kromium atau tahan karat yang lebih tinggi harus dipertimbangkan, bahkan jika persyaratan mekanis dasar dapat dipenuhi dengan paduan yang lebih sederhana.
Persyaratan kemampuan las: Kandungan karbon dan paduan yang lebih tinggi umumnya mengurangi kemampuan las. Jika Baja Paduan akan dilas dalam pelayanan, nilai setara karbon (CE) di bawah 0.45 biasanya ditargetkan untuk menghindari keretakan yang disebabkan oleh hidrogen di HAZ tanpa pemanasan awal wajib.
Ketangguhan dampak pada suhu rendah: Untuk aplikasi lepas pantai, Arktik, atau kriogenik, energi tumbukan Charpy pada suhu desain minimum harus ditentukan. Penambahan nikel adalah cara paling efektif untuk mempertahankan ketangguhan pada suhu di bawah nol pada tempa baja paduan.

Tren yang Muncul dalam Komposisi Baja Paduan dan Teknologi Penempaan

Bidang pengembangan baja paduan tidak bersifat statis. Upaya penelitian dan pengembangan industri terus mendorong batas-batas pencapaian komposisi baja paduan, dengan implikasi signifikan terhadap penempaan Baja Paduan generasi berikutnya.

Baja Paduan Rendah Kekuatan Tinggi Tingkat Lanjut (AHSLA).

Nilai ini mencapai kekuatan tarik di atas 1.000 MPa dengan kandungan total paduan di bawah 3%, terutama melalui penambahan mikroalloying niobium (0,02–0,06%), titanium (0,01–0,04%), dan vanadium (0,05–0,15%). Mekanismenya bergantung pada pengerasan presipitasi dari partikel karbida halus dan nitrida yang terbentuk selama pendinginan terkontrol setelah penempaan. Hasilnya adalah kualitas yang memadukan kekuatan baja paduan tinggi tradisional dengan kemampuan las yang ditingkatkan secara signifikan dan biaya bahan baku yang lebih rendah.

Pemrosesan Terkendali Termomekanis (TMCP) untuk Penempaan

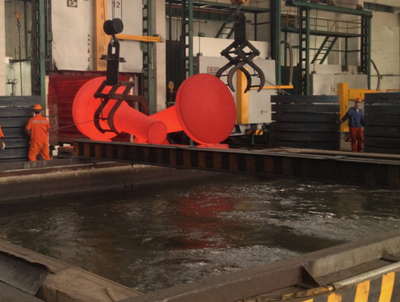

TMCP mengintegrasikan deformasi tempa dengan pendinginan terkontrol dalam satu rangkaian terkoordinasi, menggantikan siklus pemanasan ulang dan pendinginan konvensional. Untuk baja paduan, TMCP dapat mencapai ukuran butir di bawah 10 mikrometer — jauh lebih halus dibandingkan bahan yang ditempa dan diberi perlakuan panas secara konvensional. Ukuran butiran yang lebih halus secara bersamaan meningkatkan kekuatan, ketangguhan, dan ketahanan lelah tanpa meningkatkan kandungan paduan, sehingga mengurangi konsumsi energi perlakuan panas hingga 25% dalam beberapa operasi penempaan.

Manufaktur Aditif sebagai Pelengkap Tempa

Meskipun manufaktur aditif (AM) tidak dapat meniru struktur serat dan kepadatan tempa Baja Paduan, namun semakin banyak digunakan untuk bentuk awal yang hampir bersih yang kemudian ditempa. Pendekatan hibrid ini mengurangi limbah material Rasio beli-untuk-terbang sebesar 60–70%. khas dalam penempaan konvensional hingga di bawah 30% untuk bentuk kompleks, dengan tetap menjaga manfaat integritas struktural dari proses penempaan. Serbuk baja paduan untuk AM adalah segmen khusus yang sedang berkembang, dengan komposisi yang sangat mencerminkan kualitas paduan tempa yang sudah ada.

Desain Paduan Komputasi

Alat termodinamika komputasi berbasis CALPHAD kini memungkinkan ahli metalurgi merancang komposisi baja paduan baru dengan memprediksi diagram fase, suhu transformasi, dan evolusi mikrostruktur sebelum satu kilogram baja dilebur. Pendekatan ini secara dramatis mempercepat siklus pengembangan kualitas tempa Baja Paduan baru — mengurangi waktu dari konsep ke kualitas produksi yang memenuhi syarat dari yang tradisional. 10–15 tahun hingga 3–5 tahun di beberapa program.

Bahasa

+86-13915203580

Kirimkan umpan balik
