Apa Titik Lebur Baja?
1370°C – 1540°C / 2500°F – 2800°F
Baja tidak meleleh pada suhu tunggal yang tetap. Karena baja merupakan paduan besi dan karbon, sering dikombinasikan dengan unsur-unsur seperti kromium, nikel, mangan, atau molibdenum, titik lelehnya berada dalam kisaran tertentu, bukan pada satu angka pasti. Sebagian besar kualitas baja komersial mulai berubah menjadi cair di antara keduanya 1370°C dan 1540°C (2500°F hingga 2800°F) , dengan pergeseran nilai yang tepat tergantung pada susunan kimia yang tepat dari kadar yang bersangkutan.
Kisaran ini jauh melampaui keingintahuan para ahli metalurgi. Pabrik pengecoran menggunakannya untuk menetapkan target tungku, perakit menggunakannya untuk memahami seberapa dekat proses pengelasan atau pemotongan mereka hingga pencairan penuh, dan insinyur menggunakannya untuk menilai bagaimana suatu struktur akan berperilaku jika terkena panas ekstrem. Perubahan titik leleh seratus derajat dapat mengubah konsumsi energi tungku, pilihan lapisan tahan api, dan bahkan kualitas baja yang dipilih untuk aplikasi tertentu.
Dua istilah terkait patut dipisahkan sejak dini. Itu solidus suhu adalah tempat pencairan dimulai, dan likuidus suhu adalah saat logam sepenuhnya cair. Di antara dua titik ini, baja berada dalam keadaan tercampur, sebagian meleleh, yang terkadang disebut oleh operator pengecoran sebagai zona lembek. Keputusan pengecoran dan penuangan dibuat dengan mempertimbangkan zona ini, karena penuangan terlalu dini berisiko menyebabkan aliran tidak lengkap, sementara panas berlebih akan membuang-buang energi dan dapat mendorong pertumbuhan butiran yang melemahkan produk akhir.
Perhatikan contoh praktis. Sebuah bengkel fabrikasi struktural memotong pelat baja dengan obor oxy-fuel bekerja dengan suhu nyala jauh di atas titik leleh, itulah sebabnya tepi potongannya mencair sebentar dan terhempas oleh aliran oksigen. Sebaliknya, pengecoran yang menuangkan blok mesin dengan sengaja memanaskan logam hanya sedikit di atas suhu likuid, karena panas berlebih yang berlebihan akan membuang-buang bahan bakar dan dapat menurunkan hasil pengecoran. Yafat fisik yang sama, titik leleh, mendorong dua keputusan pengoperasian yang sangat berbeda bergantung pada prosesnya.
Mengapa Titik Leleh Baja Sangat Bervariasi?
Besi murni meleleh pada suhu 1538°C (2800°F) yang dapat diprediksi. Saat karbon dan unsur paduan lainnya dimasukkan, angka tersebut mulai bergeser. Setiap elemen mengubah kisi kristal logam sedikit berbeda, dan efek kumulatif inilah yang menghasilkan rentang leleh yang luas seperti yang terlihat pada kelompok baja.
Karbon
Bahkan peningkatan kecil dalam kandungan karbon akan menurunkan titik leleh secara nyata. Menaikkan karbon dari sekitar 0,05 persen menjadi 2,0 persen dapat menurunkan titik leleh hingga lebih dari 100°C, itulah sebabnya baja perkakas dengan karbon tinggi umumnya meleleh pada suhu yang lebih rendah dibandingkan baja ringan dengan karbon sangat rendah.
Kromium
Kromium is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Tidakckel
Tidakckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
mangan
mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molibdenum
Molibdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silikon
Silikon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Jejak kotoran juga penting. Belerang dan fosfor, yang tersisa dari bahan mentah jika tidak dimurnikan dengan benar, dapat menurunkan perilaku peleburan efektif pada batas butir dan berkontribusi pada fenomena yang disebut hot shortness, yang mana logam menjadi rapuh dan mudah retak pada suhu kerja tinggi bahkan sebelum mendekati titik lelehnya. Inilah salah satu alasan mengapa pembuatan baja modern sangat menekankan pada pengendalian ketat tingkat elemen sisa dibandingkan hanya melacak penambahan paduan primer.
Kesimpulan praktis bagi siapa pun yang memilih bahan adalah bahwa frasa "titik leleh baja" sebenarnya merupakan singkatan dari sekumpulan nilai yang terkait erat. Dua kumparan yang diletakkan berdampingan di lantai gudang, satu baja ringan dan satu baja perkakas karbon tinggi, dapat memiliki titik leleh yang berbeda lebih dari 100 derajat Celcius meskipun keduanya dengan tepat digambarkan sebagai baja.
Titik Leleh Berdasarkan Jenis Baja
Tabel di bawah mengelompokkan kelompok baja umum dan rentang leleh yang biasanya terkait dengan masing-masing kelompok tersebut. Angka-angka ini mencerminkan referensi industri secara umum dan bukan lembar spesifikasi satu pabrik, jadi selalu konfirmasikan nilai pastinya dengan data bersertifikat untuk panas atau kadar tertentu sebelum menjadi bagian dari penghitungan kritis.
| Tipe Baja | Titik Leleh (°C) | Titik Leleh (°F) |
|---|---|---|
| Baja karbon rendah (ringan). | 1410 – 1530 | 2570 – 2785 |
| Baja karbon sedang dan tinggi | 1410 – 1530 | 2570 – 2785 |
| Baja tahan karat | 1375 – 1530 | 2500 – 2785 |
| Baja paduan rendah | ≈ 1432 | ≈ 2610 |
| Baja paduan tinggi | ≈ 1415 | ≈ 2600 |
| Baja perkakas | 1400 – 1425 | 2550 – 2600 |
| Baja struktural | ≈ 1425 | ≈ 2600 |
Perhatikan caranya baja perkakas dan baja struktural berada sedikit lebih rendah dibandingkan pita baja karbon yang lebih lebar. Baja perkakas mengandung karbon lebih tinggi dan elemen paduan tambahan yang menurunkan titik leleh, dan kualitas struktural diformulasikan untuk kemampuan las dan ketangguhan daripada untuk menahan suhu tungku yang sangat tinggi.
Perlu juga dicatat bahwa dalam satu kategori mana pun, rentangnya tidak terdistribusi secara merata. Baja ringan 1020 dan baja karbon tinggi 1095 keduanya secara teknis merupakan baja karbon, namun kadar karbon yang lebih tinggi akan secara konsisten berada di ujung bawah pita sementara mutu yang lebih ramping berada di ujung atas. Siapa pun yang menentukan pengaturan tungku untuk kumpulan sisa atau stok campuran harus memperhitungkan penyebaran ini daripada berasumsi bahwa suhu titik tengah tunggal akan cocok untuk setiap bagian secara merata.
Bagaimana Sebenarnya Titik Leleh Baja Diukur?
Angka titik leleh tidak datang dari tebakan. Ahli metalurgi dan laboratorium material mengandalkan beberapa teknik yang sudah ada untuk menentukan suhu solidus dan likuidus untuk komposisi baja tertentu.
Analisis termal diferensial
Sampel kecil dipanaskan bersama bahan referensi inert, dan perbedaan suhu antara keduanya dilacak. Titik di mana sampel baja menyerap panas ekstra untuk mengubah fasa menunjukkan titik solidus dan likuidus dengan tepat.
Pirometri optik
Dalam tungku produksi, pirometer optik non-kontak membaca energi radiasi yang dilepaskan oleh baja cair atau hampir cair untuk memperkirakan suhu permukaan tanpa probe menyentuh logam secara langsung, yang penting mengingat seberapa cepat termokopel akan dikonsumsi oleh baja cair.
Termokopel perendaman
Probe termokopel korban sekali pakai dicelupkan langsung ke dalam baja cair untuk pembacaan singkat. Setiap probe digunakan satu kali dan dibuang, karena ujungnya rusak karena panas, namun pembacaannya sangat akurat untuk pengukuran tunggal tersebut.
Referensi diagram fase
Daripada mengukur sampel fisik setiap saat, para insinyur sering kali menggunakan diagram fasa besi-karbon dan diagram fasa khusus paduan, yang memetakan bagaimana suhu solidus dan likuidus berubah seiring perubahan komposisi, sehingga perilaku peleburan dapat diprediksi dari bahan kimia yang diketahui.
Tungku produksi biasanya menggabungkan beberapa metode ini. Pirometer optik kontinu dapat memantau tren umum selama pemanasan, sementara penurunan termokopel perendaman secara berkala memastikan suhu rendaman sebenarnya pada titik pengambilan keputusan penting seperti sesaat sebelum mengetuk tungku.
Dari Tungku ke Ingot: Bagaimana Sebenarnya Baja Dicairkan
Memahami di mana titik leleh berperan dalam produksi membantu menjelaskan mengapa angka tersebut diperlakukan sebagai parameter operasi yang penting dan bukan sebagai fakta latar belakang.
Tungku busur listrik (EAF)
Baja bekas dimasukkan ke dalam bejana berlapis tahan api dan dilebur menggunakan busur listrik yang dipukul di antara elektroda grafit besar dan muatannya. Temperatur rendaman didorong dengan nyaman di atas titik likuidus, sering kali pada kisaran 1600°C hingga 1700°C, untuk memastikan pencairan penuh dan memberikan waktu untuk reaksi pemurnian sebelum penyadapan.
Tungku oksigen dasar (BOF)
Besi cair dari tanur sembur digabungkan dengan potongan dan ditiup dengan oksigen dengan kemurnian tinggi, yang memicu reaksi eksotermik yang membantu mempertahankan suhu tinggi yang diperlukan untuk menjaga muatan tetap cair sementara karbon dan kotoran teroksidasi.
Tungku induksi
Biasa terjadi di pabrik pengecoran yang memproduksi batch kecil atau paduan khusus, tungku induksi menggunakan medan elektromagnetik untuk memanaskan muatan secara langsung, menawarkan kontrol suhu presisi yang sangat cocok untuk mencapai target superheat tertentu di atas titik likuidus.
Dalam setiap kasus, target suhu bak diatur dengan titik likuidus spesifik paduan sebagai dasar, ditambah margin superheat yang memberi operator waktu kerja untuk menuang, penambahan paduan, dan kehilangan suhu selama pemindahan ke cetakan atau kastor kontinyu. Terlalu sedikit panas berlebih berisiko membuat baja mengeras sebagian sebelum mencapai cetakan; terlalu banyak membuang energi dan dapat meningkatkan keausan tahan api.
Titik Leleh vs Suhu Kegagalan Struktural
~1370–1540°C
Suhu di mana baja secara fisik berubah dari padat menjadi cair. Untuk mencapai titik ini memerlukan tungku atau sumber panas yang sangat kuat dan berkelanjutan.
~500–600°C
Kisaran suhu di mana baja penahan beban mulai kehilangan kekuatan yang cukup sehingga tidak dapat lagi menopang beban yang dirancang dengan aman, jauh sebelum logam tersebut hampir meleleh.
Perbedaan ini adalah salah satu poin yang paling disalahpahami mengenai perilaku baja. Balok baja tidak perlu dicairkan untuk gagal. Baja struktural biasanya hanya mempertahankan sebagian kecil dari kekuatan luluhnya pada suhu ruangan setelah melewati suhu sekitar 500 hingga 600°C, itulah sebabnya teknik proteksi kebakaran berfokus pada menjaga baja di bawah ambang batas tersebut daripada di bawah titik lelehnya. Seorang arsitek atau insinyur yang merancang ketahanan api bekerja dengan jumlah yang sama sekali berbeda dari operator pengecoran yang menuangkan baja cair ke dalam cetakan.
Memuat juga mengubah gambar. Komponen struktur yang dibebani ringan dapat bertahan pada temperatur yang lebih tinggi dibandingkan komponen dengan beban berat sebelum mengalami deformasi, sehingga temperatur keruntuhan yang tepat untuk elemen struktur tertentu bergantung pada berapa banyak beban yang dipikulnya relatif terhadap kapasitas pengenalnya, bukan pada angka universal tunggal.
Kesenjangan antara titik leleh dan kegagalan fungsional ini juga menjelaskan mengapa baja sering digambarkan kehilangan kekuatan secara bertahap dibandingkan mengalami kegagalan sekaligus. Antara sekitar 200°C dan 300°C, sebagian besar baja karbon mempertahankan hampir seluruh kekuatan suhu ruangannya. Dari sana ke atas, kurva kekuatan membengkok ke bawah dengan kecepatan yang semakin cepat, sehingga perbedaan antara 500°C dan 600°C jauh lebih penting dalam perhitungan struktur dibandingkan selisih seratus derajat yang sama pada suhu ruangan.

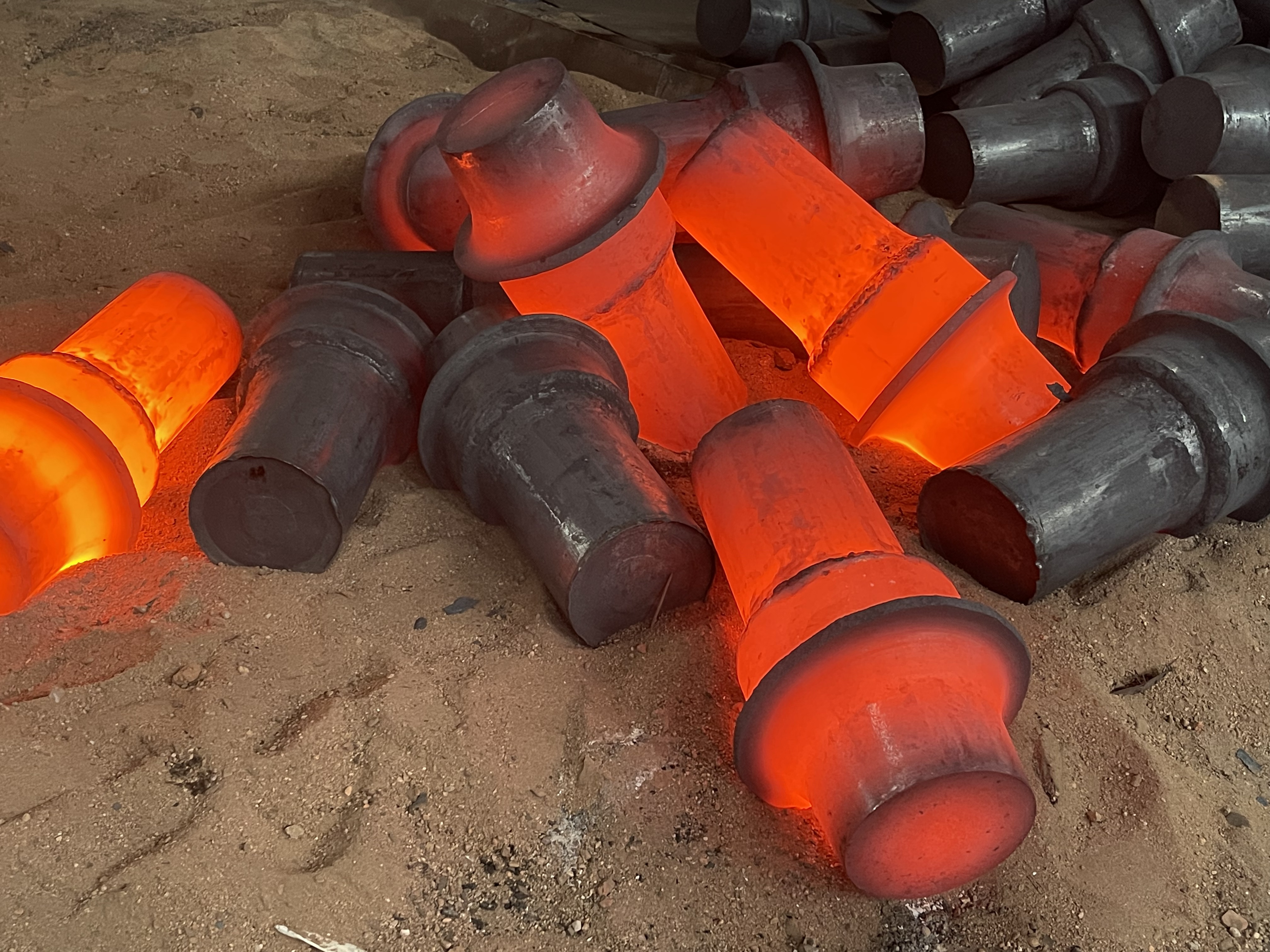

Titik Leleh Baja dalam Penempaan dan Manufaktur
Titik leleh bukanlah angka yang paling penting di lantai bengkel tempa. Yang penting adalah menempa jendela suhu , pita yang berada tepat di bawah rentang leleh sehingga logam cukup panas untuk dibentuk kembali dengan cara dipalu atau ditekan, namun tidak pernah mendekati pencairan.
Memanaskan benda kerja
Stok baja dipanaskan dalam tungku menuju rentang kerja panas, yang biasanya disebut sekitar 1100°C hingga 1250°C (kira-kira 2000°F hingga 2300°F) untuk banyak kadar karbon dan paduan, jauh di bawah rentang leleh yang ditunjukkan sebelumnya dalam artikel ini.
Perendaman untuk suhu seragam
Benda kerja ditahan pada suhu yang cukup lama agar panas dapat menembus secara merata melalui penampang melintangnya, menghindari situasi dimana permukaan dapat dikerjakan namun inti masih relatif dingin dan tahan terhadap deformasi.
Penempaan baja di bawah tekanan
Palu, pengepres, atau peralatan penggulung membentuk kembali baja yang telah lunak namun tetap padat menjadi bentuk yang diinginkan. Tetap berada di bawah titik leleh menjaga struktur butiran tetap utuh dan merupakan alasan mengapa komponen yang ditempa lebih dihargai karena kekuatannya dibandingkan dengan komponen cor yang setara.
Pendinginan terkendali
Setelah dibentuk, bagian tersebut didinginkan secara terkendali, terkadang dengan perlakuan panas berikutnya, untuk mengunci sifat mekanik yang ingin dicapai oleh proses penempaan.
Memahami kesenjangan antara suhu penempaan dan titik leleh menjelaskan banyak hal tentang mengapa peralatan penempaan direkayasa sebagaimana adanya. Kontrol tungku, pirometer, dan prosedur waktu perendaman semuanya ada untuk menjaga benda kerja tetap aman di dalam jendela tempa. Melewati jendela tersebut dan melayang menuju kisaran leleh, dan risiko baja terbakar, struktur butiran kasar, dan retak selama pembentukan meningkat tajam. Inilah salah satu alasan mengapa bengkel-bengkel berpengalaman memperlakukan data titik leleh bukan sebagai target pengoperasian, namun sebagai batasan yang harus dihindari selama proses pengerjaan panas.
Penempaan panas vs penempaan dingin
Sebagian besar penempaan baja terjadi dalam keadaan panas, dalam jendela suhu yang dijelaskan di atas, karena baja yang dipanaskan berubah bentuk dengan gaya yang jauh lebih kecil daripada baja pada suhu kamar dan mengkristal kembali saat bekerja, sehingga menghindari penumpukan tegangan internal. Sebaliknya, penempaan dingin membentuk baja pada atau mendekati suhu kamar, mengandalkan keuletan logam daripada panas. Penempaan dingin tidak ada hubungannya dengan pembahasan titik leleh dalam arti langsung, namun perlu disebutkan karena pilihan antara penempaan panas dan dingin itu sendiri sebagian didorong oleh bagaimana sifat baja tertentu berubah seiring mendekati, atau menjauh dari, batas termalnya.
Cacat umum terkait dengan panas berlebih selama penempaan
Ketika operator tungku membiarkan stok merayap terlalu dekat dengan rentang leleh, sejumlah cacat yang dapat diprediksi cenderung muncul. Pertumbuhan butiran menghasilkan struktur internal kasar yang mengurangi ketangguhan. Pencairan yang baru terjadi pada batas butir, terkadang disebut pembakaran, dapat merusak material secara permanen meskipun sebagian besar material tidak pernah terlihat mencair. Pembentukan kerak semakin cepat seiring dengan kenaikan suhu, pemborosan material, dan rumitnya penyelesaian akhir. Mengenali tanda-tanda ini sejak dini adalah alasan mengapa kontrol dan pemantauan suhu tungku tetap menjadi fokus utama dalam operasi penempaan.
Titik Leleh dalam Pengelasan dan Pemotongan Dibandingkan dengan Penempaan
Pengelasan dan pemotongan termal berada pada ujung spektrum suhu yang berlawanan dengan penempaan. Jika penempaan dengan sengaja menghindari rentang leleh, pengelasan bergantung pada pencapaian rentang tersebut, setidaknya secara lokal, untuk menggabungkan dua potong baja menjadi satu.
Selama pengelasan busur, kumpulan las langsung biasanya melebihi titik leleh sebagian besar baja dasar dengan margin yang berarti, karena busur itu sendiri terbakar pada suhu beberapa ribu derajat dan pemanasan berlebih yang terlokalisasi membantu memastikan fusi penuh antara logam induk dan bahan pengisi. Ini adalah peristiwa yang sempit dan sangat terlokalisasi, tidak seperti peleburan tungku di mana seluruh muatan dibawa ke suhu tertentu. Logam dasar disekitarnya yang terletak tidak jauh dari kolam las mungkin masih mendekati suhu ruangan, itulah sebabnya pengelasan menimbulkan gradien termal yang curam dan mengapa pengendalian masukan panas dan laju pendinginan sangat penting dalam kualitas las.
Proses pemotongan termal seperti pemotongan oksi-bahan bakar dan pemotongan plasma bekerja dengan cara yang sama, mendorong potongan baja yang sempit melewati titik lelehnya sehingga dapat dikeluarkan sebagai terak cair, sementara pelat di sekitarnya sebagian besar tidak terpengaruh secara struktural, selain dari zona sempit yang terkena dampak panas.
Bagaimana Titik Leleh Baja Dibandingkan dengan Logam Lain
Menempatkan baja bersama logam industri umum lainnya membantu menempatkan perilaku peleburan baja dalam konteksnya, terutama bagi siapa pun yang memilih material untuk aplikasi suhu tinggi.
| Logam | Titik Leleh (°C) | Titik Leleh (°F) |
|---|---|---|
| Memimpin | ≈ 327 | ≈ 621 |
| Seng | ≈ 420 | ≈ 788 |
| Aluminium | ≈ 660 | ≈ 1221 |
| Tembaga | ≈ 1085 | ≈ 1985 |
| Besi murni | ≈ 1538 | ≈ 2800 |
| Baja (kisaran umum) | 1370 – 1540 | 2500 – 2800 |
| titanium | ≈ 1668 | ≈ 3034 |
| Tungsten | ≈ 3422 | ≈ 6192 |
Baja berada tepat di atas aluminium dan tembaga, yang menjelaskan mengapa aluminium dan tembaga memerlukan energi tungku yang jauh lebih sedikit untuk meleleh dan biasanya digunakan di mana suhu pemrosesan yang lebih rendah merupakan keuntungan. Titanium meleleh pada suhu yang jauh lebih tinggi daripada kebanyakan jenis baja, dan tungsten berada dalam kategori tersendiri, itulah sebabnya tungsten dipilih untuk filamen dan komponen yang harus tahan terhadap panas ekstrem dan berkelanjutan yang akan langsung mencairkan baja.
Menariknya, titik leleh baja mendekati, dan pada sebagian besar formulasi paduan, sedikit lebih rendah dari titik leleh besi murni. Hal ini konsisten dengan prinsip metalurgi umum bahwa paduan suatu unsur hampir selalu menurunkan titik lelehnya relatif terhadap logam dasar murni, sebuah pola yang berlaku di sebagian besar sistem paduan umum, tidak hanya baja.
Kesalahpahaman Umum Tentang Titik Leleh Baja
Baja memiliki satu titik leleh yang tepat, sama seperti air membeku pada suhu nol derajat Celcius.
KenyataanBaja adalah paduan, sehingga meleleh pada rentang yang ditentukan oleh suhu solidus dan likuidusnya, yang berubah seiring komposisi, bukan berada pada satu angka tetap.
Struktur baja hanya menjadi berbahaya jika mulai meleleh.
KenyataanBaja struktural kehilangan sebagian besar kapasitas menahan bebannya pada suhu sekitar 500°C hingga 600°C, ratusan derajat di bawah rentang lelehnya, sehingga risiko kegagalan meningkat jauh sebelum logam tersebut mendekati cairan.
Baja tahan karat selalu memiliki titik leleh yang lebih tinggi dibandingkan baja karbon biasa karena merupakan bahan premium.
KenyataanKedua rentang tersebut tumpang tindih secara substansial, dan bergantung pada nilai pasti yang dibandingkan, beberapa baja karbon dapat memiliki titik leleh yang lebih tinggi daripada beberapa nilai tahan karat.
Penempaan membutuhkan pemanasan baja mendekati titik lelehnya agar cukup lunak untuk dibentuk.
KenyataanPenempaan sengaja dilakukan jauh di bawah kisaran titik leleh, biasanya 100°C hingga 300°C lebih rendah, karena bekerja terlalu dekat dengan pencairan akan merusak struktur butiran dan meningkatkan risiko retak.
Pertanyaan yang Sering Diajukan
Pada suhu berapa baja meleleh dalam Celcius?
Sebagian besar kualitas baja komersial meleleh pada suhu antara 1370°C dan 1540°C, dengan angka pastinya bergantung pada kandungan karbon dan keberadaan elemen paduan lain seperti kromium, nikel, atau mangan.
Pada suhu berapa baja meleleh dalam Fahrenheit?
Dalam Fahrenheit, kisaran yang sama berarti sekitar 2500°F hingga 2800°F, sekali lagi sedikit bergeser tergantung pada kadar tertentu dan kandungan paduannya.
Apakah titik leleh baja tahan karat berbeda dengan baja karbon?
Kedua rentang tersebut tumpang tindih secara signifikan. Baja tahan karat biasanya memiliki suhu antara 1375°C dan 1530°C, sedangkan baja karbon biasanya memiliki suhu antara 1410°C dan 1530°C, sehingga perbedaan antara baja tahan karat tertentu dan kadar karbon tertentu biasanya lebih kecil dari perkiraan orang.
Mengapa baja struktural rusak jika terbakar jauh sebelum meleleh?
Kapasitas menahan beban turun tajam ketika baja melewati suhu sekitar 500°C hingga 600°C, suhu yang jauh di bawah kisaran lelehnya. Baja tersebut masih kokoh pada saat itu, namun telah kehilangan terlalu banyak kekuatan untuk menahan beban yang direncanakan.
Apa perbedaan antara titik leleh dan suhu tempa?
Titik leleh adalah saat baja berubah menjadi cair sepenuhnya. Temperatur penempaan adalah jendela kerja yang lebih rendah, biasanya sekitar 1100°C hingga 1250°C untuk banyak grade, dipilih secara khusus agar jauh dari rentang leleh namun tetap membuat logam cukup lunak untuk dibentuk kembali.
Apakah penambahan karbon menaikkan atau menurunkan titik leleh baja?
Menambahkan karbon menurunkan titik leleh. Kandungan karbon yang lebih tinggi menurunkan rentang leleh, yang merupakan alasan mengapa baja perkakas dengan karbon tinggi umumnya meleleh pada suhu yang lebih rendah dibandingkan baja ringan dengan karbon sangat rendah.
Mengapa titik leleh baja diberikan dalam satuan angka, bukan satu angka?
Baja adalah paduan, bukan unsur murni, sehingga tidak memiliki titik leleh tetap seperti halnya besi murni. Temperatur solidus dan likuidus yang tepat berubah seiring dengan campuran spesifik karbon dan elemen paduan di setiap tingkatan.
Seberapa panas kolam las dibandingkan dengan titik leleh baja?
Kolam las las busur umumnya berada jauh di atas rentang peleburan sebagian besar baja dasar, seringkali sekitar 1600°C atau lebih tinggi di zona busur terdekat, karena prosesnya memerlukan panas berlebih yang cukup untuk memastikan fusi penuh antara logam dasar dan pengisi.
Apakah titik leleh baja berubah seiring tekanan atau ketinggian?
Titik leleh memang sedikit bergeser seiring dengan tekanan dalam pengertian termodinamika yang ketat, namun pengaruhnya cukup kecil pada kondisi atmosfer normal sehingga bukan merupakan faktor praktis untuk operasi tungku, penempaan, atau pengelasan sehari-hari.
