Apa Itu Paduan Baja: Komposisi, Jenis & Tempanya

Apa Itu Paduan Baja — Jawaban Langsung

Baja pada dasarnya merupakan paduan besi dan karbon, yang kandungan karbonnya biasanya berkisar antara 0 hingga 1 0,02% hingga 2,14% berat . Namun, ketika orang bertanya "apa itu baja paduan", mereka sering kali secara khusus mengacu pada baja paduan — kategori baja yang melampaui baja karbon biasa dengan memasukkan satu atau lebih elemen paduan tambahan seperti kromium, nikel, molibdenum, vanadium, mangan, silikon, atau tungsten. Unsur-unsur tambahan ini sengaja dimasukkan untuk meningkatkan sifat mekanik, fisik, atau kimia tertentu yang tidak dapat dicapai hanya dengan karbon.

Secara praktis, baja paduan dibagi menjadi dua kategori besar: baja paduan rendah , dimana kandungan paduan total di bawah 8%, dan baja paduan tinggi , dimana kandungan paduan total melebihi 8%. Baja tahan karat, baja perkakas, dan baja kecepatan tinggi semuanya termasuk dalam kategori paduan tinggi. Kombinasi spesifik dan konsentrasi elemen paduan secara langsung menentukan kekuatan, kekerasan, ketangguhan, ketahanan korosi, dan kemampuan las baja.

Salah satu aplikasi baja paduan yang paling signifikan secara industri adalah dalam produksi Tempa Baja Paduan — komponen yang dibentuk melalui gaya tekan yang menghasilkan struktur butiran dan sifat mekanik yang unggul dibandingkan dengan coran atau batangan batangan yang dikerjakan. Oleh karena itu, memahami komposisi baja paduan tidak dapat dipisahkan dari memahami bagaimana tempa ini direkayasa dan diterapkan di berbagai industri.

Elemen Paduan Inti dalam Baja dan Perannya

Setiap elemen paduan yang ditambahkan ke baja mempunyai tujuan metalurgi yang berbeda. Rincian berikut mencakup elemen yang paling umum digunakan dan sifat spesifik yang diberikannya:

Kromium (Cr)

Kromium ditambahkan dalam jumlah mulai dari 0,5% hingga 30% tergantung pada aplikasinya. Pada konsentrasi di atas 10,5%, ia membentuk lapisan oksida pasif pada permukaan baja, sehingga menimbulkan apa yang kita kenal sebagai baja tahan karat. Dalam konsentrasi yang lebih rendah, kromium meningkatkan kemampuan pengerasan, ketahanan aus, dan kekuatan suhu tinggi. Nilai seperti AISI 4140 dan 4340 keduanya mengandung kromium sebagai elemen kunci, dan ini adalah nilai yang paling umum ditentukan untuk tempa Baja Paduan dalam aplikasi penahan beban.

Nikel (Ni)

Nikel meningkatkan ketangguhan, terutama pada suhu rendah, sehingga sangat diperlukan untuk aplikasi kriogenik dan peralatan lingkungan Arktik. Biasanya digunakan di antara 1% dan 9% , nikel juga meningkatkan ketahanan terhadap korosi dan membantu menjaga keuletan setelah pengerasan. Baja kelas 9Ni, yang mengandung sekitar 9% nikel, banyak digunakan untuk tangki penyimpanan gas alam cair (LNG) yang beroperasi pada suhu serendah −196°C.

Molibdenum (Mo)

Bahkan dalam jumlah kecil – biasanya 0,15% hingga 0,30% — molibdenum secara dramatis meningkatkan kemampuan pengerasan, ketahanan mulur pada suhu tinggi, dan ketahanan terhadap korosi lubang. Pada baja kromium-molibdenum (CrMo), yang merupakan material standar untuk pipa bertekanan tinggi dan penempaan Baja Paduan di sektor pembangkit listrik, molibdenum sangat penting untuk integritas struktural jangka panjang dalam siklus termal.

Vanadium (V)

Vanadium digunakan dalam konsentrasi biasanya di bawah 0,2% , namun efek pemurnian biji-bijiannya signifikan. Ini membentuk karbida dan nitrida halus yang menyematkan batas butir, menghasilkan struktur mikro yang lebih halus dan meningkatkan kekuatan lelah. Nilai modifikasi vanadium biasanya digunakan pada poros engkol tempa, batang penghubung, dan blanko roda gigi yang mengutamakan umur lelah.

Mangan (Mn)

Mangan terdapat di hampir semua baja, biasanya di antaranya 0,3% dan 1,6% . Ia bertindak sebagai deoxidizer, bergabung dengan belerang untuk mencegah panas pendek, dan meningkatkan kekuatan dan pengerasan. Baja mangan yang lebih tinggi — seperti baja Hadfield dengan kandungan Mn sekitar 12–14% — menunjukkan perilaku pengerasan kerja yang luar biasa, sehingga cocok untuk aplikasi tahan benturan seperti peralatan pertambangan dan perlintasan kereta api.

Silikon (Si)

Silikon pada dasarnya adalah deoxidizer tetapi juga meningkatkan kekuatan dan kekerasan. Pada baja pegas dan baja listrik, kandungan silikon bisa mencapai 4,5% , yang secara signifikan mengurangi kehilangan magnet dan meningkatkan resistivitas listrik. Pada baja paduan struktural, kandungan silikon biasanya dikontrol antara 0,15% dan 0,35%.

Tungsten (W) dan Cobalt (Co)

Tungsten membentuk karbida stabil yang mempertahankan kekerasan pada suhu tinggi — hingga 600°C ke atas — menjadikannya penting dalam baja perkakas kecepatan tinggi seperti M2 dan T1. Cobalt semakin meningkatkan kekerasan panas dan digunakan bersama dengan tungsten dalam aplikasi alat pemotong premium.

Nilai Baja Paduan Umum dan Komposisinya

Tabel di bawah ini merangkum beberapa jenis baja paduan yang banyak digunakan, komposisi nominalnya, dan area aplikasi utamanya, khususnya yang berkaitan dengan penempaan Baja Paduan:

Apa yang Membuat Tempa Baja Paduan Berbeda dengan Bentuk Lainnya

Ketika baja paduan diproses melalui penempaan — dibandingkan dengan pengecoran, penggulungan, atau pemesinan dari billet — komponen yang dihasilkan menunjukkan struktur internal yang berbeda secara mendasar. Penempaan mengerjakan logam di bawah gaya tekan, baik panas atau dingin, yang menghasilkan beberapa hasil metalurgi penting:

• Penyempurnaan biji-bijian: Proses penempaan memecah struktur butir kasar menjadi butiran halus dan seimbang. Butiran yang lebih halus berarti ketangguhan yang lebih tinggi dan ketahanan terhadap lelah yang lebih baik. Dalam penempaan Baja Paduan, hal ini diperkuat oleh elemen pemurnian butiran seperti vanadium dan niobium.
• Penyelarasan aliran butir: Ketika baja paduan ditempa hingga bentuknya mendekati jaring, aliran butiran mengikuti kontur bagian tersebut, bukan dipotong dengan pemesinan. Struktur butiran terarah ini secara signifikan meningkatkan kekuatan tarik dan umur lelah pada arah tegangan primer — suatu keuntungan penting pada komponen seperti poros engkol, batang penghubung, dan flensa.
• Penghapusan kekosongan internal: Penempaan panas pada suhu biasanya antara 1100°C dan 1250°C menutup porositas internal atau rongga penyusutan yang mungkin terbentuk selama pemadatan ingot asli, sehingga menghasilkan produk yang homogen dan padat.
• Peningkatan resistensi dampak: Kombinasi struktur butiran halus dan aliran serat terarah pada tempa Baja Paduan menghasilkan nilai dampak Charpy V-notch yang dapat 30% hingga 50% lebih tinggi daripada coran setara yang diuji pada arah melintang.

Misalnya, penempaan AISI 4340 yang diberi perlakuan panas hingga kekuatan tarik 1000 MPa dapat menunjukkan energi tumbukan Charpy lebih dari 80 J pada suhu kamar, sedangkan pengecoran dengan komposisi dan perlakuan panas serupa mungkin hanya mencapai 50–60 J dalam kondisi yang sama. Perbedaan ini tidak hanya bersifat akademis — dalam penerapan yang kritis terhadap keselamatan, hal ini menentukan apakah suatu komponen dapat bertahan dalam kondisi kelebihan beban atau patah secara parah.

Proses Penempaan Baja Paduan — Dari Billet hingga Komponen Jadi

Memproduksi tempa Baja Paduan berkualitas tinggi memerlukan kontrol yang cermat pada setiap tahapan dalam proses pembuatannya. Di bawah ini adalah urutan produksi umum untuk komponen baja paduan tempa panas:

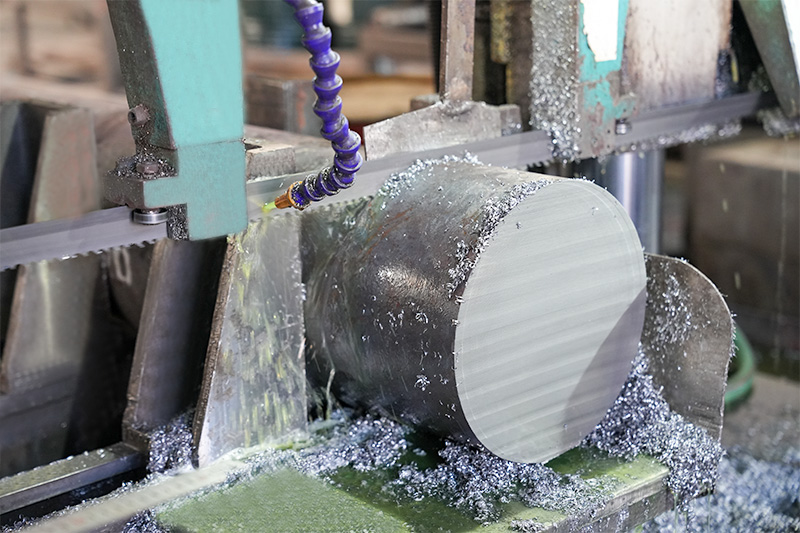

1. Seleksi dan sertifikasi bahan baku: Billet atau ingot baja paduan bersumber dari pembuat baja dengan kimia panas yang terdokumentasi, yang memastikan bahwa semua konsentrasi elemen paduan memenuhi spesifikasi. Pengujian ultrasonik terhadap billet yang masuk adalah praktik standar untuk aplikasi kritis.
2. Pemanasan: Billet dipanaskan dalam tungku berbahan bakar gas atau listrik hingga suhu penempaan yang sesuai, biasanya antara keduanya 1100°C dan 1250°C untuk sebagian besar nilai paduan rendah. Kontrol suhu yang tepat mencegah dekarburisasi lapisan permukaan dan memastikan plastisitas seragam di seluruh penampang.
3. Operasi penempaan: Tergantung pada geometri dan aliran butir yang dibutuhkan, billet dapat ditempa, ditarik keluar, atau ditekan dalam cetakan tertutup. Tempa Baja Paduan Besar — seperti flensa bejana tekan dengan lubang melebihi 500 mm — biasanya diproduksi dengan pengepres hidrolik mulai dari Kapasitas 2.000 hingga 10.000 ton .
4. Pendinginan terkendali: Setelah penempaan, pendinginan terkontrol — baik di udara, di dalam tungku, atau di bawah selimut insulasi — mencegah pembentukan martensit keras yang dapat memecahkan komponen atau menimbulkan tegangan sisa yang tidak sesuai untuk perlakuan panas selanjutnya.
5. Perlakuan panas: Kebanyakan tempa Baja Paduan menjalani austenitisasi, quenching, dan tempering (QT) untuk mencapai spesifikasi sifat mekanik akhir. Suhu austenitisasi, media quench (air, minyak, atau polimer), serta suhu dan waktu tempering merupakan variabel penting. Misalnya, tempa AISI 4140 yang ditujukan untuk aplikasi barang tubular negara minyak (OCTG) biasanya ditempa antara 540°C dan 650°C untuk mencapai keseimbangan kekuatan dan ketangguhan yang dibutuhkan.
6. Pengujian non-destruktif (NDT): Tempa akhir harus menjalani pengujian ultrasonik (UT), inspeksi partikel magnetik (MPI), atau inspeksi penetran pewarna (DPI) untuk memverifikasi integritas internal dan permukaan sebelum pengiriman.
7. Pengujian dan sertifikasi mekanis: Cincin uji atau perpanjangan yang ditempa secara integral dengan komponen dikerjakan untuk pengujian tarik, kekerasan, dan benturan. Hasilnya didokumentasikan pada laporan pengujian material (MTR) yang menyertai penempaan kepada pelanggan.

Industri Yang Sangat Mengandalkan Tempa Baja Paduan

Permintaan tempa Baja Paduan didorong oleh industri di mana integritas struktural tidak dapat dinegosiasikan dan di mana kegagalan membawa konsekuensi yang parah — baik secara ekonomi, lingkungan, atau keselamatan manusia. Sektor-sektor berikut ini merupakan konsumen terbesar:

Minyak dan Gas

Peralatan kepala sumur, badan pohon Natal, katup gerbang, flensa, dan konektor bawah laut semuanya secara rutin diproduksi sebagai tempa Baja Paduan. Nilai seperti F22 (2.25Cr-1Mo) , F91 (9Cr-1Mo-V), dan tingkat suhu rendah seperti F8 dan F44 ditentukan berdasarkan ASTM A182 untuk flensa dan alat kelengkapan yang beroperasi di bawah tekanan tinggi dan suhu tinggi atau di bawah lingkungan. Kombinasi kimia paduan dan proses penempaan memastikan komponen-komponen ini tahan terhadap tekanan kepala sumur melebihi 15.000 psi dan tahan terhadap perengkahan yang disebabkan oleh hidrogen (HIC) di lingkungan layanan asam.

Dirgantara dan Pertahanan

Komponen roda pendaratan, anggota struktur badan pesawat, poros mesin, dan suku cadang sistem senjata diproduksi sebagai baja paduan tempa dengan kualitas termasuk AISI 4340, 300M (4340 yang dimodifikasi dengan tambahan vanadium dan silikon), dan baja maraging. Persyaratan kekuatan tarik utama untuk aplikasi ini secara rutin melebihi 1.700 MPa , dengan ketangguhan patah minimum yang ketat. Proses penempaan sangat penting di sini karena tidak ada proses pengecoran yang dapat mencapai kombinasi kekuatan dan ketangguhan yang diperlukan pada tingkat ini.

Pembangkit Listrik

Rotor turbin uap, poros generator, cangkang bejana tekan, dan cakram turbin di pembangkit listrik tenaga panas dan nuklir konvensional merupakan salah satu produk tempa Baja Paduan terbesar dan paling menuntut yang diproduksi. Penempaan satu rotor turbin besar dapat membebani 100 ton dan memerlukan pendinginan terkontrol dan perlakuan panas selama berminggu-minggu setelah penempaan. Material seperti baja CrMoV (misalnya, 1Cr-1Mo-0,25V) dan kadar nikel-kromium-molibdenum-vanadium (NiCrMoV) ditentukan karena ketahanan mulur jangka panjangnya pada suhu uap hingga 565°C dan ketahanannya terhadap temper embrittlement.

Otomotif dan Transportasi Berat

Sektor otomotif banyak menggunakan bahan tempa Baja Paduan untuk komponen powertrain — poros engkol, batang penghubung, poros bubungan, roda gigi transmisi, dan buku-buku jari kemudi. Nilai paduan karbon sedang seperti AISI 4140, 4340, dan 8620 adalah pilihan yang paling umum. Baja tempa paduan mikro modern (mengandung sedikit tambahan niobium, vanadium, atau titanium) telah memperoleh daya tarik karena mencapai kekuatan yang memadai melalui pemrosesan termomekanis terkontrol tanpa memerlukan operasi pendinginan dan temper terpisah, sehingga mengurangi biaya produksi dan konsumsi energi.

Peralatan Pertambangan dan Konstruksi

Poros penggerak, track link buldoser, ujung silinder hidraulik, dan pin bucket untuk shovel pertambangan dan ekskavator secara rutin diproduksi sebagai baja tempa Baja Paduan besar. Komponen-komponen ini mengalami pembebanan siklik yang tinggi dikombinasikan dengan keausan abrasif dan beban kejut yang sesekali terjadi. Nilai yang menawarkan kekerasan permukaan tinggi setelah perlakuan panas — biasanya Nilai kekerasan Brinell 300 hingga 400 HB — lebih disukai karena ketahanannya terhadap aus, sementara ketangguhan inti yang memadai dipertahankan untuk menahan patah akibat benturan.

Standar dan Spesifikasi yang Mengatur Penempaan Baja Paduan

Standar internasional menetapkan batasan komposisi kimia dan persyaratan sifat mekanik untuk tempa Baja Paduan yang digunakan dalam industri yang diatur. Pembeli dan insinyur harus memahami standar mana yang berlaku untuk aplikasi mereka sebelum menentukan suatu material. Standar yang paling banyak direferensikan meliputi:

• ASTM A182: Spesifikasi standar untuk flensa pipa baja tahan karat dan paduan tempa atau canai, alat kelengkapan tempa, dan katup untuk servis suhu tinggi. Meliputi kelas F5, F9, F11, F22, F91, dan banyak lainnya berdasarkan sebutan CrMo-nya.
• ASTM A336: Meliputi penempaan baja untuk bagian bertekanan dan bersuhu tinggi, digunakan untuk bejana, katup, dan alat kelengkapan dalam pembangkit listrik dan pemrosesan kimia.
• ASTM A508: Penempaan baja karbon dan baja paduan dengan perlakuan vakum yang dipadamkan dan ditempa untuk bejana bertekanan — banyak digunakan dalam aplikasi bejana bertekanan nuklir.
• EN 10250: Standar Eropa untuk penempaan baja cetakan terbuka untuk keperluan teknik umum, dengan suku cadang meliputi baja non-paduan, baja khusus paduan, dan baja tahan karat.
• ISO 9606 dan AS 1085: Standar regional yang mengatur kualifikasi penempaan baja paduan di pasar nasional tertentu.
• NACE MR0175 / ISO 15156: Bukan merupakan standar penempaan, namun menetapkan persyaratan untuk komponen baja paduan yang digunakan di lingkungan yang mengandung hidrogen sulfida (H₂S) — termasuk batas kekerasan yang penting untuk penempaan dalam layanan asam minyak dan gas.

Untuk banyak aplikasi penting, menentukan standar saja tidak cukup. Persyaratan tambahan — seperti Suplemen S1 (Pengujian Charpy pada suhu rendah) , pemeriksaan ultrasonik sesuai ASTM A388, atau pengujian simulasi PWHT — ditambahkan ke pesanan pembelian untuk mengatasi risiko spesifik aplikasi yang tidak sepenuhnya dicakup oleh standar dasar.

Sifat Mekanik: Bagaimana Perbandingan Tempa Baja Paduan

Sifat mekanik yang dapat dicapai dengan tempa Baja Paduan memiliki rentang yang sangat luas tergantung pada tingkatan, kondisi perlakuan panas, dan ukuran bagian. Tabel berikut memberikan data properti representatif untuk mutu baja paduan yang umum ditempa dalam kondisi quenched dan tempered:

Konsep penting bagi pengguna tempa Baja Paduan adalah efek ukuran bagian . Ketika penampang penempaan meningkat, inti komponen mendingin lebih lambat selama pendinginan, sehingga nilai kekerasan dan kekuatan lebih rendah dibandingkan dengan permukaan. Hal ini ditandai dengan kemampuan mengeras — biasanya diukur dengan uji end-quench Jominy. Grade dengan kemampuan pengerasan yang lebih tinggi (seperti AISI 4340 versus AISI 4140) mempertahankan kekerasan secara lebih konsisten di seluruh bagian yang lebih besar, itulah sebabnya 4340 adalah pilihan yang lebih disukai untuk penempaan bagian berat seperti poros berdiameter besar dan cakram tebal.

Pilihan Perlakuan Panas untuk Tempa Baja Paduan

Perlakuan panas adalah proses dimana kimia paduan baja diubah menjadi sifat mekanik akhir dari penempaan. Rute pengolahan yang berbeda menghasilkan profil properti yang sangat berbeda dari kelas baja paduan yang sama:

Normalisasi

Pemanasan hingga 870°C–950°C dan pendinginan udara menyempurnakan struktur butiran dan menghilangkan tekanan internal dari proses penempaan. Tempa Baja Paduan yang Dinormalisasi memiliki kekuatan sedang dan ketangguhan yang wajar tetapi umumnya tidak digunakan dalam aplikasi struktural yang menuntut yang memerlukan sifat pendinginan dan temper.

Quench dan Temper (QT)

Perlakuan panas yang paling umum untuk tempa Baja Paduan struktural. Austenitisasi (biasanya 840°C–880°C untuk sebagian besar kadar CrMo), pendinginan cepat dalam minyak atau air untuk membentuk martensit, diikuti dengan temper pada suhu terkontrol untuk menguraikan martensit rapuh menjadi struktur martensit temper yang lebih keras. Suhu temper adalah tuas utama untuk menyesuaikan keseimbangan kekuatan-ketangguhan — suhu temper yang lebih tinggi mengurangi kekuatan namun meningkatkan ketangguhan dan keuletan.

Anil

Anil penuh (pemanasan di atas Ac3 dan pendinginan tungku) menghasilkan kondisi paling lembut dan paling mudah dikerjakan — berguna untuk penempaan yang memerlukan pemesinan lanjutan ekstensif sebelum perlakuan panas akhir. Anil spheroidize, digunakan untuk baja paduan karbon tinggi seperti 52100, mengubah karbida menjadi partikel bulat, memaksimalkan kemampuan mesin dan stabilitas dimensi sebelum pengerasan.

Karburasi dan Pengerasan Kasus

Untuk roda gigi, camshaft, dan bearing race yang ditempa dari grade rendah karbon seperti AISI 8620, karburasi (gas atau vakum) memasukkan karbon ke lapisan permukaan hingga kedalaman yang biasanya 0,8 mm hingga 2,0 mm , diikuti dengan pendinginan dan temper suhu rendah. Hasilnya adalah permukaan yang keras (60–63 HRC) dengan inti yang kuat dan tahan lelah — kombinasi yang penting untuk aplikasi yang didominasi tegangan kontak.

Perlakuan Panas Pasca Pengelasan (PWHT)

Tempa Baja Paduan yang dilas ke dalam rakitan fabrikasi — khususnya pada aplikasi bejana tekan dan perpipaan — biasanya memerlukan PWHT untuk menghilangkan tekanan pada zona yang terkena dampak panas las dan mengembalikan ketangguhan. Untuk kadar CrMo, suhu PWHT ditentukan secara tepat dalam kode seperti ASME Bagian VIII, biasanya dalam kisaran 650°C hingga 760°C , ditahan untuk waktu minimum tergantung pada ketebalan bagian.

Baja Paduan vs. Baja Karbon vs. Baja Tahan Karat — Memperjelas Perbedaannya

Memahami jenis baja paduan yang ditentukan memerlukan kejelasan batasan antara kategori baja yang berbeda, yang dalam praktiknya sering kali membingungkan:

Pilihan antara kategori-kategori ini untuk komponen palsu pada dasarnya merupakan masalah ekonomi teknik. Dalam kebanyakan kasus, tempa Baja Paduan paduan rendah menawarkan keseimbangan terbaik antara biaya, kinerja mekanis, dan kemampuan mesin. Tempa baja tahan karat dipilih hanya jika persyaratan korosi atau persyaratan kebersihan benar-benar membenarkan biaya mahal yang signifikan — biasanya 3× hingga 6× biaya material dibandingkan dengan kelas paduan rendah dengan kekuatan yang sebanding.

Kontrol Kualitas dan Inspeksi Tempa Baja Paduan

Proses jaminan kualitas untuk tempa Baja Paduan dalam aplikasi yang kritis terhadap keselamatan bersifat komprehensif dan berlapis-lapis. Program inspeksi yang kuat biasanya mencakup bidang-bidang berikut:

• Tinjauan analisis panas: Analisis sendok dan analisis produk pembuat baja diverifikasi berdasarkan batas komposisi standar yang berlaku. Unsur-unsur penting seperti fosfor dan belerang dipertahankan di bawah 0,025% dan 0,015% masing-masing untuk tempa berkualitas tinggi, karena elemen-elemen ini terpisah hingga batas butir dan mengurangi ketangguhan.
• Inspeksi dimensi: Penempaan diperiksa terhadap gambar pada tahap yang ditentukan — dimensi seperti yang ditempa, dimensi mesin kasar, dan dimensi mesin akhir — menggunakan alat ukur yang dikalibrasi, peralatan CMM, atau pemindaian 3D untuk geometri kompleks.
• Pengujian kekerasan: Kekerasan Brinell atau Rockwell diukur pada penempaan di beberapa lokasi setelah perlakuan panas untuk memverifikasi respons yang seragam dan memastikan pita properti telah tercapai. Untuk penempaan berukuran besar, survei kekerasan pada seluruh penampang mungkin diperlukan.
• Pengujian ultrasonik (UT): UT balok lurus dan balok sudut digunakan untuk mendeteksi inklusi internal, lipatan, lapisan, atau retakan yang tidak terlihat dari permukaan. Untuk komponen kritis, diperlukan cakupan volumetrik 100%, dengan kriteria penolakan yang sama ketatnya dengan ukuran lubang dasar datar (FBH) yang setara. 3 mm atau lebih kecil .
• Inspeksi partikel magnetik (MPI): Diterapkan untuk mendeteksi diskontinuitas permukaan dan dekat permukaan. MPI sangat efektif pada baja paduan karena sifat feromagnetiknya, memberikan metode yang sangat sensitif untuk mengidentifikasi putaran tempa, retakan padam, dan lapisan permukaan.
• Pengujian destruktif dari blok uji: Spesimen tarik, spesimen tumbukan Charpy, dan spesimen ketangguhan patah (jika diwajibkan oleh spesifikasi) dikerjakan dengan mesin dari kupon uji khusus yang memiliki riwayat termal yang sama dengan penempaan produksi. Hasil pengujian didokumentasikan dalam laporan pengujian material (MTR), yang merupakan catatan ketertelusuran penempaan.

Inspeksi pihak ketiga oleh otoritas inspeksi yang diakui — seperti DNV, Bureau Veritas, Lloyd's Register, atau TÜV — merupakan praktik standar untuk tempa Baja Paduan yang ditujukan untuk aplikasi nuklir, lepas pantai, atau aplikasi teregulasi lainnya, yang memberikan verifikasi independen bahwa proses dan hasil pengujian pabrikan memenuhi persyaratan yang disebutkan.

Tren yang Muncul dalam Baja Paduan dan Teknologi Penempaan

Bidang penempaan baja paduan dan Baja Paduan tidak statis. Beberapa perkembangan signifikan mengubah lanskap pemilihan material, metode produksi, dan batasan penerapan:

Baja Tempa Microalloyed (HSLA).

Baja paduan rendah berkekuatan tinggi (HSLA) mencapai kekuatan yang sebanding dengan kualitas yang dipadamkan dan ditempa melalui pemrosesan termomekanis yang terkontrol dan penambahan mikro niobium ( 0,03%–0,05% Nb ), vanadium, dan titanium. Dalam penempaan otomotif, hal ini memungkinkan penghapusan langkah quench-and-temper untuk batang penghubung dan poros engkol, sehingga mengurangi konsumsi energi, waktu siklus, dan distorsi. Pengerasan presipitasi selama pendinginan terkontrol menghasilkan kekuatan luluh 600–900 MPa tanpa langkah perlakuan panas terpisah.

Baja Berkekuatan Tinggi Tingkat Lanjut untuk Energi Angin

Poros utama turbin angin lepas pantai dan rumah pengangkut planet mewakili sektor permintaan yang terus meningkat untuk baja paduan berukuran besar. Komponen-komponen ini memerlukan ketangguhan tinggi pada suhu hingga −40°C dikombinasikan dengan umur kelelahan yang lama pada pembebanan amplitudo yang bervariasi. Nilai khusus dengan kimia CrNiMo yang dioptimalkan dan pengolahan bentuk belerang yang terkontrol (tanah jarang atau penambahan kalsium) telah dikembangkan secara khusus untuk memenuhi umur desain 20 tahun persyaratan aplikasi ini.

Desain Proses Penempaan Berbasis Simulasi

Perangkat lunak analisis elemen hingga (FEA) seperti DEFORM, Simufact, dan QForm kini secara rutin digunakan untuk mensimulasikan aliran logam, pengisian cetakan, distribusi regangan, dan evolusi suhu selama penempaan komponen baja paduan. Hal ini memungkinkan para insinyur proses untuk mengoptimalkan geometri cetakan, urutan penempaan, dan rasio reduksi sebelum uji coba fisik pertama, mengurangi tingkat skrap dan memperpendek jadwal pengembangan untuk penempaan Baja Paduan yang kompleks. Model struktur mikro yang digabungkan juga dapat memprediksi evolusi ukuran butir dan perilaku transformasi fasa selama penempaan dan perlakuan panas selanjutnya.

Penyimpanan Hidrogen dan Aplikasi Sel Bahan Bakar

Pertumbuhan ekonomi hidrogen mendorong permintaan akan baja paduan yang dapat menahan penggetasan hidrogen – sebuah mekanisme degradasi yang sangat menantang dimana atom hidrogen berdifusi ke dalam kisi baja dan mengurangi keuletan dan ketangguhan patah. Nilai dengan kandungan karbon yang lebih rendah, ukuran butir yang terkendali, dan struktur mikro martensit atau bainitik yang dikeraskan sedang ditentukan untuk bejana tekan hidrogen dan komponen pipa, dengan metode penilaian mekanika rekahan diterapkan untuk menetapkan batas tegangan operasi yang aman.

Memilih Kelas Baja Paduan yang Tepat untuk Komponen Tempa

Memilih grade baja paduan yang tepat untuk aplikasi penempaan tertentu memerlukan keseimbangan beberapa persyaratan yang bersaing. Daftar periksa berikut memberikan pendekatan terstruktur untuk pemilihan kelas:

• Tentukan persyaratan properti mekanik: Kekuatan tarik minimum, kekuatan luluh, perpanjangan, dan energi tumbukan pada suhu desain. Nilai-nilai ini, dikombinasikan dengan faktor keamanan yang sesuai, menentukan tingkat kekuatan yang dibutuhkan.
• Tentukan ukuran bagian: Seperti yang telah dibahas, bagian yang lebih besar memerlukan tingkat pengerasan yang lebih tinggi untuk mencapai pengerasan menyeluruh. Untuk bagian dengan diameter atau ketebalan di atas 100 mm, grade dengan penambahan nikel dan molibdenum — seperti 4340 atau EN24 — umumnya lebih disukai daripada grade CrMo yang lebih sederhana seperti 4140.
• Evaluasi lingkungan operasi: Apakah korosi, oksidasi, atau paparan hidrogen merupakan faktor penyebabnya? Layanan suhu tinggi di atas 400°C umumnya memerlukan nilai CrMo atau CrMoV. Lingkungan yang korosif mungkin memerlukan perawatan permukaan, pelapisan, atau peralihan ke baja tahan karat jika batas korosinya terlalu tinggi.
• Pertimbangkan batasan kemampuan las dan fabrikasi: Nilai setara karbon (CE) yang lebih tinggi meningkatkan risiko retak las. Jika penempaan akan dilas, pilih grade dengan CE di bawah 0.45 jika memungkinkan, atau rencanakan pemanasan awal yang sesuai, kontrol suhu interpass, dan PWHT.
• Periksa ketersediaan dan biaya: Nilai premium seperti 4340 dan EN24 sudah tersedia secara global, sedangkan nilai yang lebih terspesialisasi mungkin memiliki waktu tunggu yang lebih lama dan premi yang lebih tinggi. Konfirmasikan ketersediaan dari pemasok yang dituju dalam ukuran yang dibutuhkan sebelum menentukan.
• Konfirmasikan kepatuhan terhadap kode atau standar yang berlaku: Banyak industri tidak memperbolehkan pemilihan kadar secara sembarangan — kode desain yang berlaku (ASME, EN, DNV, MIL-SPEC) dapat membatasi kadar yang diizinkan. Selalu verifikasi bahwa mutu baja paduan yang dipilih terdaftar atau disetujui berdasarkan standar yang berlaku untuk aplikasi tersebut.

Ketika faktor-faktor ini dievaluasi secara sistematis, pemilihan baja paduan yang sesuai untuk penempaan Baja Paduan menjadi keputusan teknis yang jelas dan bukan sekadar dugaan. Investasi dalam pemilihan material yang benar pada tahap desain secara konsisten menghasilkan total biaya siklus hidup yang lebih rendah, mengurangi risiko kegagalan, dan kinerja layanan yang lebih dapat diprediksi dibandingkan memperbaiki pilihan material yang buruk setelah kejadian tersebut.
