Apa Itu Paduan Baja? Jenis, Kelas & Aplikasi

Apa Itu Paduan Baja? Jawaban Langsung

Paduan baja dibuat dengan menggabungkan besi dan karbon dengan satu atau lebih elemen paduan tambahan — seperti kromium, nikel, molibdenum, vanadium, mangan, atau tungsten — untuk menghasilkan bahan dengan sifat mekanik, termal, atau kimia tertentu yang tidak dapat dihasilkan oleh baja karbon biasa. Keluarga besar terbagi menjadi dua cabang utama: baja paduan rendah , yang mengandung kurang dari 8% total unsur paduan, dan baja paduan tinggi , yang melebihi ambang batas tersebut dan termasuk baja tahan karat dan baja perkakas.

Dalam kelompok tersebut, tempa baja paduan menempati ceruk industri yang penting. Ketika baja paduan dibentuk melalui penempaan — proses mengompresi logam yang dipanaskan di bawah tekanan tinggi — komponen yang dihasilkan menampilkan struktur butiran yang halus, ketahanan lelah yang unggul, dan toleransi dimensi yang lebih ketat dibandingkan coran atau stok batangan mesin. Industri mulai dari minyak dan gas hingga ruang angkasa hingga pembangkit listrik sangat bergantung pada tempa baja paduan untuk suku cadang yang harus tahan terhadap tekanan ekstrem, suhu, atau lingkungan korosif.

Bagian di bawah ini menguraikan kelompok paduan utama, komposisinya, peran setiap elemen paduan, dan bagaimana penempaan mengubah baja paduan mentah menjadi komponen berperforma tinggi.

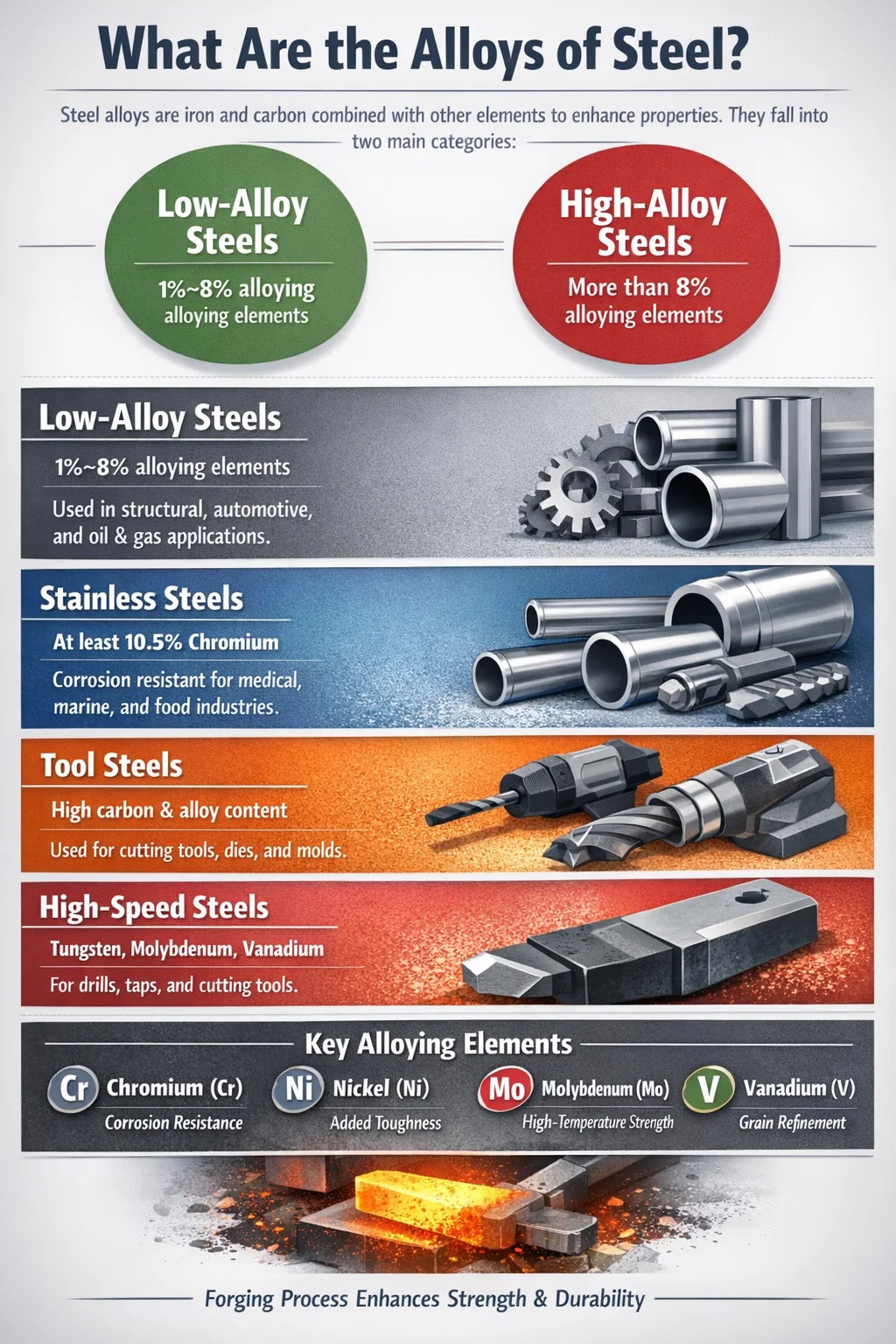

Kategori Utama Paduan Baja

Klasifikasi paduan baja mengikuti beberapa sistem yang tumpang tindih — berdasarkan kandungan paduan total, berdasarkan elemen paduan primer, dan berdasarkan aplikasi penggunaan akhir. Kerangka kerja yang paling praktis bagi para insinyur dan pembeli adalah kombinasi tingkat konten paduan dan identitas elemen utama.

Baja Paduan Rendah

Baja ini mengandung antara 1% dan 8% total unsur paduan. Mereka adalah pekerja keras dalam bidang teknik struktural, fabrikasi bejana tekan, dan penempaan baja paduan skala besar. Nilai umum termasuk AISI 4130, 4140, 4340, dan 8620. Penempaan Kelas 4340, misalnya, dapat mencapai kekuatan tarik sebesar 1.080–1.470 MPa bergantung pada perlakuan panas, menjadikannya pilihan tepat untuk komponen roda pendaratan pesawat, poros engkol, dan roda gigi tugas berat.

Baja Paduan Tinggi

Jika total unsur paduan melebihi 8%, baja tersebut diklasifikasikan sebagai baja paduan tinggi. Subset yang paling signifikan secara komersial adalah baja tahan karat, yang memerlukan paling sedikit 10,5% kromium untuk membentuk lapisan oksida pasif yang tahan terhadap korosi. Baja perkakas berkecepatan tinggi, baja bantalan, dan paduan tahan panas juga termasuk dalam kategori ini. Baja maraging — kelompok paduan tinggi khusus yang mengandung 18–25% nikel — mencapai kekuatan sangat tinggi (hingga 2.400MPa ) melalui mekanisme penuaan martensit daripada perlakuan quench-and-temper konvensional.

Baja Tahan Karat

Baja tahan karat secara teknis merupakan bagian dari baja paduan tinggi tetapi hampir selalu dibahas secara terpisah karena skala dan keragamannya. Empat keluarga besar adalah austenitik (seri 300), feritik (seri 400), martensit (seri 400 dan 500), dan dupleks (2205, 2507). Nilai dupleks menggabungkan struktur mikro austenitik dan feritik dan menawarkan secara kasar dua kali kekuatan luluh standar 316L dengan tetap mempertahankan ketahanan terhadap korosi yang sebanding — alasan mengapa komponen ini mendominasi pipa minyak dan gas lepas pantai serta komponen pompa, sering kali diproduksi sebagai baja paduan tahan karat.

Baja Perkakas

Baja perkakas adalah baja karbon tinggi dengan kadar paduan tinggi yang dirancang untuk kekerasan, ketahanan aus, dan stabilitas dimensi pada suhu tinggi. Kelompoknya meliputi pengerasan air (seri W), pengerasan minyak (seri O), pengerasan udara (seri A), tipe D (kromium tinggi), pengerjaan panas (seri H), dan baja kecepatan tinggi (seri M dan T). Baja berkecepatan tinggi kelas seperti M2 mengandung kira-kira 6% tungsten, 5% molibdenum, 4% kromium, dan 2% vanadium , memberikan kekerasan merah yang luar biasa untuk perkakas pemotong yang beroperasi pada suhu mendekati 600°C.

Elemen Paduan Kunci dan Pengaruhnya terhadap Baja

Setiap elemen yang ditambahkan ke baja menghasilkan perubahan struktur mikro dan sifat yang spesifik dan dapat diprediksi. Memahami efek-efek ini sangat penting ketika menentukan proses tempa baja paduan, karena suhu penempaan, laju pendinginan, dan perlakuan panas pasca-tempa semuanya harus mempertimbangkan kimia paduan.

Hardenability — kemampuan baja untuk dikeraskan hingga kedalaman tertentu — merupakan salah satu parameter paling penting untuk penempaan baja paduan. Bagian penempaan tebal yang tidak mengeras pada intinya akan memiliki bagian dalam lunak yang membatasi kapasitas menahan beban. Kromium, molibdenum, dan mangan semuanya meningkatkan kemampuan pengerasan secara substansial, itulah sebabnya nilai seperti 4140 (Cr-Mo) dan 4340 (Ni-Cr-Mo) secara luas ditentukan untuk penempaan besar.

Nilai Baja Paduan Umum dan Penerapannya di Dunia Nyata

Pemilihan kelas jarang bersifat abstrak — hal ini didorong oleh kondisi pengoperasian tertentu, geometri, dan kendala biaya. Nilai di bawah ini mewakili baja paduan yang paling signifikan secara komersial, banyak di antaranya secara rutin diproses sebagai baja paduan tempa.

AISI 4140 (Baja Kromium-Molibdenum)

Mungkin baja paduan rendah paling serbaguna yang diproduksi saat ini, 4140 mengandung kira-kira 0,95% kromium dan 0,20% molibdenum bersama 0,38–0,43% karbon. Dalam kondisi quenched dan tempered, kekuatan tariknya mencapai 850–1.000 MPa dengan ketahanan lelah yang baik. Digunakan untuk poros gandar, poros pompa, kopling, batang piston, dan roda gigi. Sebagai baja paduan yang ditempa, 4140 komponen ditemukan di seluruh ladang minyak — pada kerah bor, subs, dan kelly bar — karena grade tersebut tahan terhadap kelelahan puntir di lingkungan lubang bawah.

AISI 4340 (Baja Nikel-Kromium-Molibdenum)

Penambahan sekitar 1,65–2,00% nikel ke basis Cr-Mo 4340 secara dramatis meningkatkan ketangguhan dan pengerasan menyeluruh di sebagian besar bagian. Kelas ini adalah standar untuk penempaan struktural ruang angkasa, termasuk sekat, perlengkapan sayap, dan komponen roda pendaratan. Bahan ini dapat diberi perlakuan panas hingga kekuatan tarik minimum 1.470 MPa sambil mempertahankan nilai dampak Charpy di atas 20 J pada –40°C. AMS 6415 dan AMS 6414 adalah spesifikasi pengadaan ruang angkasa untuk kelas ini, yang memerlukan peleburan kembali busur vakum (VAR) untuk kebersihan yang unggul.

AISI 8620 (Baja Karburasi Nikel-Kromium-Molibdenum)

Grade 8620 adalah baja pengerasan kotak. Karbon inti yang rendah (0,18–0,23%) membuat interior tetap kokoh, sementara karburasi permukaan menjadi 0,8–1,0% karbon menghasilkan casing yang keras dan tahan aus. Setelah karburasi dan pendinginan, kekerasan permukaan mencapai 58–62 HRC , sedangkan inti tetap pada 25–35 HRC. Roda gigi, pinion, dan camshaft adalah aplikasi penempaan baja paduan 8620 klasik di seluruh manufaktur otomotif dan alat berat.

AISI 52100 (Baja Bantalan Kromium Karbon Tinggi)

Dengan tentang 1,0% karbon dan 1,5% kromium , 52100 dirancang untuk umur kelelahan kontak bergulir pada balapan bantalan dan bola. Ini mencapai kekerasan permukaan 60–64 HRC setelah pengerasan. Persyaratan kebersihannya yang sangat ketat — kandungan sulfur, fosfor, oksigen, dan inklusi yang rendah — berarti 52100 sering diproduksi melalui peleburan kembali electroslag (ESR). Cincin bantalan tempa pada 52100 mengungguli stok batangan mesin karena penyelarasan aliran butiran yang baik dengan geometri cincin.

P91 dan P92 (9% Baja Tahan Creep Kromium)

P91 (9Cr-1Mo-V-Nb) dan P92 (9Cr-2W-0.5Mo-V-Nb) adalah baja kromium-molibdenum yang direkayasa untuk sistem uap di pembangkit listrik yang beroperasi di atas 565°C. Penempaan P91 yang digunakan pada badan katup, peti uap, dan selubung turbin harus menjaga stabilitas mikrostruktur selama umur desain 200.000 jam . Nilai ini memerlukan perlakuan panas pasca-pengelasan dan pasca-tempa yang hati-hati (biasanya normalisasi 760°C dan temper 760°C) untuk mencapai struktur mikro martensit temper yang tepat.

Baja Mangan Hadfield (Grade 1.3401 / ASTM A128)

Baja Hadfield mengandung sekitar 11–14% mangan dan 1,0–1,4% karbon . Ciri khasnya adalah pengerasan kerja austenitik: di bawah pengaruh benturan atau pembebanan tekan, permukaan mengeras dari sekitar 200 HB menjadi lebih dari 550 HB sementara sebagian besar tetap keras. Rahang penghancur, perlintasan kereta api, dan gigi bucket ekskavator bergantung pada properti ini. Karena baja Hadfield sulit untuk ditempa (akan mengeras selama deformasi), sebagian besar komponen Hadfield yang besar dituang daripada ditempa.

Mengapa Penempaan Mengubah Kinerja Baja Paduan

Penempaan bukan sekadar operasi pembentukan — ini adalah proses metalurgi. Ketika baja paduan dipanaskan hingga kisaran suhu penempaannya (biasanya 1.050–1.250°C tergantung pada kadarnya) dan berubah bentuk di bawah tekanan, beberapa perbaikan secara simultan terjadi pada struktur internal logam.

Penyempurnaan Gandum

Pengecoran menghasilkan butiran kasar yang berorientasi acak dengan segregasi dendrit. Penempaan memecah struktur ini melalui siklus deformasi dan rekristalisasi yang berulang. Hasilnya adalah struktur butir yang halus dan seimbang — biasanya ukuran butir ASTM 5–8 — yang tahan terhadap inisiasi dan perambatan retakan. Tempa baja paduan berbutir halus selalu terlihat kekuatan lelah 15–25% lebih tinggi daripada coran setara dengan komposisi paduan yang sama.

Aliran Butir Terkendali

Pada komponen yang ditempa, garis aliran butiran — atau "garis serat" — mengikuti kontur bentuk bagian tersebut, seperti butiran kayu yang mengikuti bentuk cabang. Hal ini sangat penting terutama untuk tempa baja paduan yang digunakan pada komponen berputar seperti poros engkol dan blanko roda gigi, yang arah tegangan utamanya sejajar dengan aliran butiran, sehingga memaksimalkan kekuatan dan ketahanan lelah. Poros engkol batangan yang dikerjakan memotong garis aliran butiran, memperlihatkan sifat melintang yang lebih lemah tepat di lokasi bertekanan tinggi.

Penutupan Porositas dan Inklusi

Ingot cor mengandung porositas susut dan pori-pori gas. Gaya tekan selama penempaan — yang dapat dicapai dalam pengepresan hidrolik besar 50.000–80.000 ton — menutup pori-pori ini dan mendistribusikan kembali inklusi non-logam menjadi string yang lebih halus dan tersebar. Penutupan rongga internal ini diukur dengan rasio reduksi penempaan: rasio reduksi 4:1 umumnya merupakan persyaratan minimum untuk memastikan penutupan porositas yang memadai, sedangkan tempa baja paduan dirgantara kritis sering kali menentukan 6:1 atau lebih tinggi.

Peningkatan Properti Mekanis - Terkuantifikasi

Data yang membandingkan baja paduan 4340 dalam kondisi cor dan tempa menggambarkan peningkatan secara konkrit:

• Kekuatan tarik: Dicor ~900 MPa vs. Ditempa ~1.080 MPa (dipadamkan dan ditempa)
• Kekuatan hasil: Keluaran ~700 MPa vs. Ditempa ~980 MPa
• Dampak Charpy (membujur): Cast ~20 J vs. Forged ~60–80 J
• Batas kelelahan (putaran lentur): Cor ~380 MPa vs. Tempa ~480 MPa

Perbedaan-perbedaan ini menjelaskan mengapa komponen yang sangat penting bagi keselamatan – flensa bejana tekan, cakram turbin, poros gandar otomotif – hampir secara eksklusif diproduksi sebagai baja paduan yang ditempa dan bukan dalam bentuk tuang.

Jenis Proses Penempaan yang Digunakan untuk Baja Paduan

Tidak semua penempaan itu sama, dan proses yang dipilih secara signifikan mempengaruhi struktur mikro, toleransi dimensi, dan biaya penempaan baja paduan jadi.

Penempaan Mati Terbuka (Penempaan Gratis)

Billet dikompresi di antara cetakan datar atau berbentuk sederhana tanpa penutup penuh. Proses ini digunakan untuk komponen besar dan bervolume rendah: poros hingga Panjangnya 15 meter , cincin berdiameter beberapa meter, dan blok untuk bejana tekan atau cakram turbin. Penempaan cetakan terbuka memungkinkan operator mengubah posisi benda kerja berulang kali, sehingga mencapai rasio reduksi yang tinggi dan kesehatan internal yang sangat baik. Kebanyakan tempa baja paduan yang ditujukan untuk pembangkit listrik (rotor turbin, poros generator) dan industri berat adalah tempa cetakan terbuka.

Penempaan Closed-Die (Impression-Die).

Baja paduan dibatasi dalam rongga cetakan berbentuk yang memaksa logam memenuhi geometri cetakan. Proses ini cocok untuk bentuk dengan kompleksitas sedang dalam volume tinggi, seperti batang penghubung otomotif, blanko roda gigi, badan katup, dan flensa. Toleransi dimensi ±0,5mm atau lebih baik dapat dicapai. Biaya cetakannya mahal — satu set cetakan tempa untuk batang penghubung bisa berharga $50.000–$200.000 tergantung pada ukuran dan kerumitannya — namun biaya per potongnya turun tajam seiring dengan volumenya.

Cincin Bergulir

Proses penempaan khusus di mana bentuk awal berongga dikurangi secara bertahap ketebalan dindingnya dan diameternya diperluas antara gulungan yang digerakkan dan gulungan pemalas. Penggulungan cincin menghasilkan cincin mulus dengan aliran butiran melingkar terus menerus yang ideal untuk balapan bantalan, flensa, pelek roda gigi, dan nozel bejana tekan. Tempa baja paduan yang diproduksi dengan ring rolling dengan grade seperti 4140, 4340, dan F22 (2.25Cr-1Mo) merupakan komponen standar dalam peralatan kepala sumur minyak dan gas serta gearbox industri.

Penempaan Isotermal dan Dekat Isotermal

Untuk paduan dengan jendela kerja panas yang sempit — termasuk baja perkakas paduan tinggi, paduan titanium, dan superalloy nikel — cetakan dipanaskan hingga mendekati suhu benda kerja untuk meminimalkan gradien termal dan mencegah pengerasan dini. Proses ini menghasilkan struktur mikro yang sangat konsisten tetapi memerlukan cetakan yang dipanaskan (seringkali pada suhu 900–1.100°C ) dan kecepatan pengepresan yang lebih lambat, sehingga meningkatkan biaya secara signifikan. Penempaan isotermal bentuk hampir bersih meminimalkan kelonggaran pemesinan, yang berguna ketika paduan itu sendiri mahal.

Perlakuan Panas Tempa Baja Paduan

Penempaan menentukan struktur butir; perlakuan panas menentukan struktur mikro akhir dan sifat mekanik. Untuk penempaan baja paduan, tiga urutan perawatan utama adalah normalisasi, pendinginan dan tempering (Q&T), dan anil.

Normalisasi

Penempaan dipanaskan hingga 30–50°C di atas suhu kritis atas (Ac3) dan didinginkan dengan udara. Hal ini memperhalus struktur butir, mengurangi tegangan sisa penempaan, dan menghasilkan struktur mikro perlitik-feritik yang seragam. 4140 yang dinormalisasi mencapai kekuatan tarik kira-kira 655–860 MPa , memadai untuk banyak aplikasi struktural tanpa perawatan lebih lanjut. Normalisasi juga meningkatkan kemampuan mesin dibandingkan dengan kondisi as-forged.

Pendinginan dan Tempering

Q&T adalah perlakuan standar untuk tempa baja paduan yang memerlukan kekuatan dan ketangguhan maksimum. Penempaannya adalah austenitisasi (biasanya 840–870°C untuk sebagian besar kadar Cr-Mo), kemudian didinginkan dengan cepat dalam minyak atau air untuk membentuk martensit, diikuti dengan temper pada suhu 540–650°C untuk mengurangi kerapuhan sekaligus mempertahankan sebagian besar kekuatannya. Penempaan 4340 yang ditempa pada suhu 540°C mencapai kekuatan tarik sekitar 1.470 MPa dan kekuatan luluh 1.172 MPa; tempering pada suhu 650°C mengurangi kekuatan menjadi sekitar 1.030 MPa namun meningkatkan ketangguhan benturan dari ~28 J menjadi ~80 J — sebuah trade-off klasik antara kekuatan dan ketangguhan.

Solusi Annealing untuk Tempa Baja Paduan Tahan Karat

Tempa tahan karat austenitik (304, 316, 321) memerlukan anil larutan pada 1.040–1.120°C diikuti dengan pendinginan air secara cepat untuk melarutkan kromium karbida dan memulihkan ketahanan korosi sepenuhnya. Jika baja tahan karat austenitik didinginkan secara perlahan melalui kisaran sensitisasi (425–870°C) setelah penempaan, kromium karbida akan mengendap pada batas butir, menghabiskan zona kromium di sekitarnya dan membuatnya rentan terhadap korosi antar butir – sebuah fenomena yang dikenal sebagai sensitisasi. Anil solusi yang tepat menghilangkan risiko ini.

Pengerasan Curah Hujan (Penuaan)

Diterapkan pada baja tahan karat pengerasan presipitasi (17-4 PH, 15-5 PH) dan baja maraging, penuaan melibatkan penahanan penempaan pada suhu tertentu — biasanya 480–620°C — untuk mengendapkan senyawa intermetalik halus (endapan kaya tembaga pada 17-4 PH; Ni₃Mo, Ni₃Ti dalam baja maraging) yang menghalangi pergerakan dislokasi dan meningkatkan kekerasan dan kekuatan. 17-4 PH dalam kondisi H900 (berusia pada 482°C) mencapai kekuatan tarik 1,310 MPa dan hasil 1,170 MPa, dengan ketahanan terhadap korosi yang baik — menjadikannya populer untuk penempaan baja paduan struktural ruang angkasa yang mengutamakan pengurangan berat.

Inspeksi dan Standar Mutu Tempa Baja Paduan

Karena penempaan baja paduan sering kali sangat penting bagi keselamatan, persyaratan kualitas sangat intensif dan biasanya ditentukan oleh standar industri, spesifikasi pelanggan, dan kode.

Standar dan Spesifikasi yang Relevan

• ASTM A105 — Tempa baja paduan baja karbon untuk komponen perpipaan suhu sekitar
• ASTM A182 — Flensa dan alat kelengkapan pipa paduan dan baja tahan karat yang ditempa atau digulung untuk servis suhu tinggi
• ASTM A336 — Tempa baja paduan untuk komponen bertekanan dan bersuhu tinggi
• ASTM A508 — Tempa baja paduan yang dipadamkan dan ditempa untuk bejana bertekanan, termasuk bejana reaktor nuklir
• AMS 6415 / AMS 6414 — Spesifikasi penempaan baja paduan luar angkasa untuk kelas 4340
• EN 10250 — Standar Eropa untuk penempaan baja cetakan terbuka untuk keperluan teknik umum
• API 6A — Peralatan kepala sumur dan pohon Natal, menutupi badan katup dan gulungan yang ditempa dari baja paduan

Metode Pengujian Non-Destruktif

Penempaan baja paduan besar secara rutin dilakukan melalui beberapa metode evaluasi non-destruktif (NDE):

• Pengujian Ultrasonik (UT) — Mendeteksi kelemahan internal (porositas, inklusi, putaran) menggunakan gelombang suara frekuensi tinggi. Sensitivitas biasanya dikalibrasi untuk mendeteksi reflektor lubang dasar datar (FBH) dengan diameter sekecil 1,6 mm untuk bagian luar angkasa.
• Inspeksi Partikel Magnetik (MPI) — Mendeteksi diskontinuitas permukaan dan dekat permukaan pada tempa baja paduan feromagnetik dengan menerapkan medan magnet dan serbuk besi atau partikel fluoresen.
• Pengujian Penetran Cair (PT) — Digunakan untuk penempaan baja paduan tahan karat non-feromagnetik untuk mendeteksi kerusakan permukaan.
• Pengujian Radiografi (RT) — Pemeriksaan sinar-X atau sinar gamma untuk penempaan geometri kompleks di mana akses UT terbatas.

Verifikasi sifat mekanis — tarik, luluh, pemanjangan, pengurangan luas, dampak Charpy — selalu diperlukan dari kupon uji yang mewakili panas. Survei kekerasan di beberapa lokasi memastikan keseragaman perlakuan panas pada penampang tempa.

Penempaan Baja Paduan di Seluruh Industri Utama

Permintaan baja paduan tempa tersebar luas di industri berat, masing-masing industri memiliki preferensi paduan berbeda yang didorong oleh lingkungan operasi.

Minyak dan Gas

Pohon Natal kepala sumur, badan katup, flensa, dan hub konektor bawah laut diproduksi sebagai baja paduan tempa dengan kualitas seperti F22 (2.25Cr-1Mo), F91 (9Cr-1Mo), dan duplex stainless 2205. Komponen bawah laut harus tahan terhadap tekanan hingga hingga 15.000 psi dan suhu dari –29°C hingga 180°C sambil menahan retak tegangan sulfida (SSC) yang diinduksi H₂S. NACE MR0175 / ISO 15156 menentukan batas kekerasan maksimum (biasanya maksimal 22 HRC ) untuk penempaan baja paduan di lingkungan layanan asam untuk mencegah SSC.

Pembangkit Listrik

Rotor turbin uap, poros generator, dan badan katup untuk pembangkit listrik tenaga batu bara, gas, dan nuklir mewakili beberapa penempaan baja paduan terbesar dan paling menuntut yang dibuat. Sebuah rotor turbin bertekanan rendah untuk turbin uap 1.000 MW dapat membebani 70 ton dan memerlukan 100 jam pemeriksaan USG. Nilai yang digunakan meliputi 26NiCrMoV14-5, 30CrMoV9, dan untuk pabrik ultra-superkritis, baja Cr 9–12% yang dimodifikasi (P91, P92, CB2).

Dirgantara dan Pertahanan

Roda pendaratan, piston aktuator, sekat struktural, dan dudukan mesin diproduksi sebagai baja paduan tempa pada 4340, 300M (dimodifikasi 4340 dengan silikon dan vanadium yang lebih tinggi), Aermet 100, dan 17-4 PH. 300M mencapai kekuatan tarik melebihi 1.930 MPa dengan ketangguhan patah yang baik (KIC > 66 MPa√m), menjadikannya material roda pendaratan standar untuk pesawat komersial dan militer. Semua tempa baja paduan dirgantara tunduk pada persyaratan ketertelusuran material penuh mulai dari panas leleh hingga bagian jadi.

Otomotif dan Alat Berat

Poros engkol, batang penghubung, poros bubungan, buku jari kemudi, hub roda, dan roda gigi cincin diferensial semuanya diproduksi sebagai tempa baja paduan cetakan tertutup. Pasar tempa otomotif global terlampaui $80 miliar USD pada tahun 2023, dengan baja paduan mewakili segmen volume terbesar. Nilai HSLA paduan mikro (baja dengan bantalan vanadium 1548, baja dengan bantalan niobium) telah memperoleh pangsa pasar karena baja tersebut mencapai kekuatan yang dibutuhkan setelah pendinginan terkontrol dari suhu penempaan tanpa langkah Q&T terpisah — mengurangi konsumsi energi dan biaya produksi.

Pertambangan dan Konstruksi

Gigi bucket, palu penghancur, bibir gayung sekop, dan mata bor untuk aplikasi penambangan menggunakan tempa baja paduan dengan kualitas tahan aus. Baja paduan kromium-molibdenum dengan karbon sedang-tinggi (0,35–0,50% C) yang diberi perlakuan panas hingga 400–500 HB merupakan tipikal untuk palu penghancur. Mata bor putar menggunakan tempa baja paduan dengan kualitas 4145H atau modifikasi 4145, diberi perlakuan panas untuk memenuhi persyaratan Spesifikasi API 7-1 untuk sambungan perkakas lubang bawah.

Cara Memilih Baja Paduan yang Tepat untuk Komponen Tempa

Pemilihan baja paduan untuk penempaan adalah keputusan teknik multi-variabel. Kerangka kerja berikut mencakup kriteria seleksi yang paling penting.

Langkah 1: Tentukan Keadaan Stres dan Tingkat Kekuatan yang Dibutuhkan

Beban tarik, kelelahan, puntir, atau benturan? Poros yang berputar mengalami pembengkokan dan torsi siklik — kekuatan lelah mengatur, menunjuk pada tempa baja paduan yang bersih dengan butiran halus dan kebersihan tinggi. Cangkang bejana tekan melihat tegangan tarik biaksial pada suhu tinggi - ketahanan mulur dan ketangguhan patah diatur, menunjuk pada tingkat Cr-Mo seperti F22 atau F91.

Langkah 2: Menilai Lingkungan

Apakah penempaan bersentuhan dengan cairan korosif, gas asam, air laut, atau gas pengoksidasi pada suhu tinggi? Layanan asam menuntut batas kekerasan dan kepatuhan NACE. Lingkungan kelautan mungkin memerlukan tempa baja paduan tahan karat dupleks. Lingkungan pengoksidasi bersuhu tinggi memerlukan kandungan kromium di atas 9% untuk ketahanan oksidasi yang memadai.

Langkah 3: Pertimbangkan Ukuran Bagian dan Kemampuan Pengerasan

Poros berdiameter 25 mm dapat dikeraskan secara menyeluruh dengan 4140 sederhana. Penempaan berdiameter 500 mm memerlukan grade dengan kemampuan pengerasan yang jauh lebih tinggi — 4340, atau idealnya varian yang disempurnakan dengan nikel — untuk memastikan inti mencapai kekerasan target setelah pendinginan. Grafik pengerasan Grossmann dan data end-quench Jominy untuk nilai kandidat adalah alat utama untuk analisis ini.

Langkah 4: Evaluasi Kemampuan Las

Jika penempaan akan dilas ke pipa atau pelat, karbon setara (CE) mengatur risiko retak yang disebabkan oleh hidrogen. Rumus IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 seharusnya berada di bawah 0,40% untuk pengelasan tanpa pemanasan awal; nilai di atas ini memerlukan pemanasan awal, kontrol suhu interpass, dan perlakuan panas pasca pengelasan (PWHT), sehingga menambah biaya dan jadwal.

Langkah 5: Pertimbangkan Kemampuan Mesin dan Biaya

Mesin dengan grade paduan tinggi dan kekerasan tinggi lebih lambat dan perkakas lebih cepat aus, sehingga meningkatkan biaya pemesinan per komponen. 4140 mesin kira-kira 40% lebih cepat dari 4340 dalam kondisi perlakuan panas yang sama. Baja perkakas dan baja tahan karat paduan tinggi memerlukan seluruh perkakas karbida. Total biaya penempaan baja paduan mencakup bahan mentah, penempaan, perlakuan panas, permesinan, dan inspeksi — dan pemilihan paduan mempengaruhi semua ini.

Tren yang Muncul dalam Penempaan Baja Paduan

Industri penempaan baja paduan tidak statis. Perkembangan material dan inovasi proses terus memperluas apa yang bisa dicapai.

Baja HSLA Microalloyed Menggantikan Nilai Q&T

Nilai paduan rendah berkekuatan tinggi (HSLA) yang mengandung sedikit tambahan vanadium (0,06–0,12%), niobium (0,03–0,06%), atau titanium mencapai kekuatan luluh sebesar 550–700 MPa langsung setelah pendinginan terkontrol dari suhu penempaan, menghilangkan siklus pendinginan dan temper yang terpisah. Hal ini menghemat energi, mengurangi risiko distorsi, dan mempersingkat waktu tunggu. Adopsi terjadi dengan cepat pada batang penghubung otomotif dan balok gandar truk.

Metalurgi Kebersihan dan Vakum

Tuntutan umur kelelahan yang lebih tinggi dalam aplikasi ruang angkasa dan energi mendorong produsen tempa baja paduan menuju peleburan induksi vakum (VIM) yang diikuti dengan peleburan kembali busur vakum (VAR) atau peleburan kembali elektroslag (ESR). Baja paduan leleh ganda VIM VAR mencapai kandungan oksigen di bawah 10 ppm dan sulfur di bawah 5 ppm, dibandingkan dengan 20–30 ppm oksigen dalam tungku busur listrik standar ditambah produksi pemurnian sendok. Pengurangan inklusi non-logam secara langsung berarti peningkatan umur kelelahan siklus tinggi — terkadang dengan faktor 2–3×.

Pengembangan Penempaan Berbasis Simulasi

Pemodelan elemen hingga (FEM) dari proses penempaan menggunakan perangkat lunak seperti DEFORM, FORGE, atau Simufact kini memungkinkan para insinyur penempaan untuk memprediksi aliran logam, distribusi regangan, evolusi suhu, dan pengisian cetakan sebelum uji fisik apa pun. Hal ini mengurangi jumlah uji coba penempaan yang diperlukan untuk desain penempaan baja paduan baru dari 5–10 iterasi menjadi 1–2 dalam banyak kasus, sehingga secara signifikan mengurangi biaya pengembangan dan waktu pemasaran.

Praktik Penempaan Berkelanjutan

Pembuatan baja tanur busur listrik (EAF) dengan menggunakan bahan bekas sudah mendominasi produksi baja paduan. Gelombang berikutnya melibatkan penggantian pemanas pembakaran gas alam dengan pemanas induksi atau tungku resistansi listrik untuk pemanasan billet, sehingga mengurangi emisi CO₂ lingkup 1 dari pabrik penempaan. Beberapa perusahaan penempaan Eropa telah berkomitmen untuk melakukan hal tersebut target netralitas karbon pada tahun 2040 , dengan elektrifikasi pemanas sebagai tuas utama. Pada saat yang sama, penempaan bentuk hampir bersih — meminimalkan material yang dihilangkan dalam pemesinan — mengurangi limbah material, yang penting mengingat biaya baja paduan khusus.
