Bagaimana Baja Ditempa? Proses, Teknik & Aplikasi

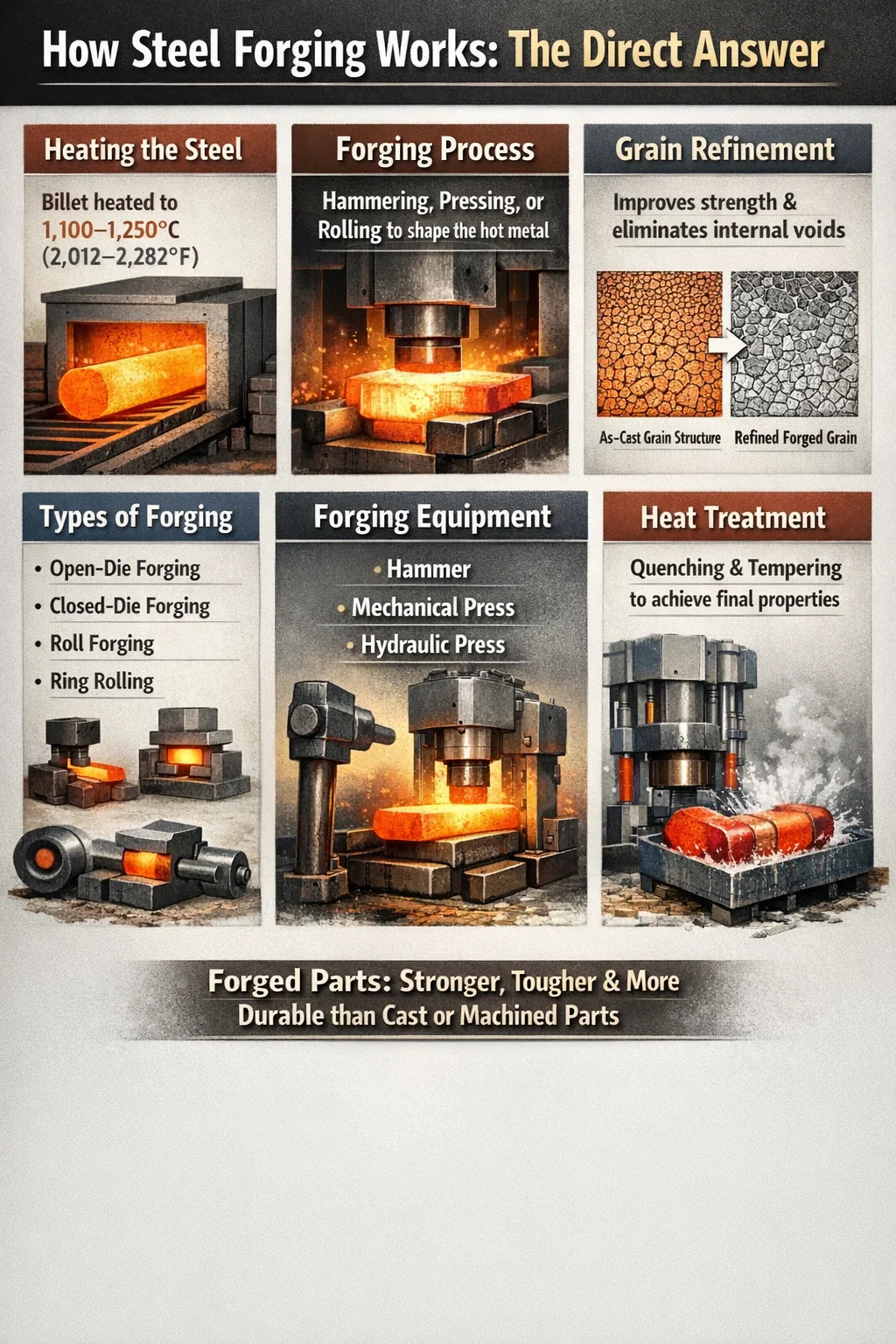

Cara Kerja Penempaan Baja: Jawaban Langsung

Penempaan baja adalah proses membentuk baja dengan menerapkan gaya tekan — baik melalui palu, pengepresan, atau penggulungan — sementara logam dipanaskan hingga suhu yang menjadikannya plastis dan dapat dikerjakan tetapi tidak meleleh. Hasilnya adalah bagian dengan sifat mekanik yang unggul dibandingkan dengan komponen cor atau mesin, karena proses penempaan menghaluskan struktur butiran internal dan menghilangkan rongga internal.

Dalam istilah praktisnya, billet atau ingot baja dipanaskan di antara keduanya 1.100°C dan 1.250°C (2,012°F hingga 2,282°F) untuk penempaan panas — metode industri yang paling umum — kemudian ditempatkan di bawah mesin press atau palu yang mengubahnya menjadi bentuk yang diinginkan. Bagian yang dibentuk kemudian didinginkan dalam kondisi terkendali dan diselesaikan melalui pemesinan, perlakuan panas, atau pemrosesan permukaan.

Ini bukan suatu teknik tunggal tetapi suatu rangkaian proses yang saling terkait. Tergantung pada geometri bagian, volume produksi, toleransi yang diperlukan, dan tingkat material, pabrikan memilih dari penempaan cetakan terbuka, penempaan cetakan tertutup (cetakan cetakan), penempaan gulungan, penggulungan cincin, atau penempaan isotermal. Masing-masing memberikan trade-off yang berbeda antara pemanfaatan material, biaya cetakan, akurasi dimensi, dan kompleksitas yang dapat dicapai.

Bahan Baku: Memilih Baja yang Tepat untuk Penempaan

Tidak semua jenis baja ditempa dengan cara yang sama. Kandungan karbon, elemen paduan, dan kebersihan lelehan semuanya mempengaruhi bagaimana material mengalir di bawah tekanan dan sifat apa yang dicapai oleh bagian akhir. Baja yang dapat ditempa secara luas dikelompokkan sebagai berikut:

• Baja karbon rendah (0,05–0,30% C): Sangat ulet dan mudah ditempa; digunakan untuk bagian struktural, baut, dan poros yang tidak memerlukan kekerasan ekstrim.
• Baja karbon sedang (0,30–0,60% C): Pekerja keras di industri penempaan; nilai seperti AISI 1040 dan 4140 digunakan untuk poros engkol, batang penghubung, roda gigi, dan gandar.
• Baja karbon tinggi (0,60–1,00% C): Lebih keras dan lebih kuat tetapi lebih sensitif terhadap retak selama penempaan; digunakan untuk pegas, rel, dan alat pemotong.
• Baja paduan (seri 4000, 8000): Penambahan kromium, molibdenum, nikel, dan vanadium meningkatkan kemampuan pengerasan dan ketangguhan; umum di ruang angkasa dan mesin berat.
• Baja tahan karat (seri 300 dan 400): Memerlukan tekanan penempaan yang lebih tinggi dan kontrol suhu yang lebih ketat; digunakan dalam bidang kimia, pemrosesan makanan, dan aplikasi medis.

Stok tempa tiba dalam bentuk batangan bundar, billet yang dipotong dari stok batangan yang digulung, atau batangan untuk bagian yang sangat besar. Berat billet untuk komponen otomotif biasanya berkisar antara 0,5kg hingga 30kg , sedangkan penempaan industri besar — ​​seperti poros turbin atau flensa bejana tekan — dapat dimulai dari batangan yang beratnya beberapa ton.

Memanaskan Baja: Suhu, Tungku, dan Kontrol Skala

Pemanasan adalah tempat dimulainya proses penempaan, dan proses ini jauh lebih terkendali dibandingkan dengan gambar batangan bercahaya yang ditarik dari api. Suhu yang salah — bahkan hingga 50°C — dapat menyebabkan tempa retak, keausan cetakan yang berlebihan, atau komponen yang gagal dalam pemeriksaan.

Temperatur Penempaan Berkisar Berdasarkan Jenis Baja

Tungku penempaan industri adalah tungku perapian putar berbahan bakar gas, tungku pendorong, atau sistem pemanas induksi. Pemanasan induksi telah menjadi dominan untuk produksi billet yang lebih kecil dalam volume besar karena memanaskan billet berdiameter 50 mm hingga suhu tempa di di bawah 60 detik , menghilangkan penskalaan permukaan hampir seluruhnya, dan menggunakan secara kasar 30–40% lebih sedikit energi daripada sistem tungku gas yang setara.

Kerak – lapisan oksida besi yang terbentuk di permukaan selama pemanasan tungku gas – merupakan masalah yang terus-menerus. Jika kerak ditekan ke permukaan bagian melalui kontak mati, hal ini akan menimbulkan cacat permukaan yang memerlukan pemesinan tambahan atau menyebabkan penolakan. Jet pembersih kerak air bertekanan tinggi beroperasi di 150–200 batang merupakan standar pada garis tekan untuk melepaskan skala ledakan segera sebelum billet memasuki cetakan.

Open-Die Forging: Fleksibilitas untuk Suku Cadang Besar dan Khusus

Penempaan cetakan terbuka — juga disebut penempaan bebas atau penempaan smith — menggunakan cetakan datar, berbentuk V, atau berkontur sederhana yang tidak menutupi benda kerja. Operator atau sistem otomatis memutar dan memposisikan ulang billet di antara setiap langkah penekanan, secara bertahap mengerjakannya ke dalam bentuk yang diinginkan. Teknik ini memberikan fleksibilitas yang sangat besar pada bengkel tempa: satu set cetakan datar dapat menghasilkan sejumlah bentuk bagian yang berbeda cukup dengan mengubah cara benda kerja dimanipulasi.

Penempaan cetakan terbuka adalah metode pilihan untuk bagian yang terlalu besar untuk cetakan tertutup — poros rotor turbin, poros baling-baling kapal, flensa besar, cangkang bejana tekan, dan gulungan pabrik. Bagian-bagian yang diproduksi dengan cara ini dapat memiliki berat mulai dari beberapa kilogram hingga beberapa ratus ton . Pers 300 MN di Grup Industri Berat Kedua Tiongkok adalah salah satu yang terbesar di dunia, yang mampu menempa komponen titanium dan baja untuk pembangkit listrik tenaga nuklir dan struktur pesawat terbang.

Urutan proses untuk poros besar biasanya terlihat seperti ini:

1. Ingot dilemparkan dan dibiarkan mengeras; bagian atas (riser) dan bawah (pantat) dengan segregasi dan rongga dipotong, menghilangkan hingga 20–25% dari berat ingot asli .
2. Ingot yang tersisa dipanaskan kembali dan digerus (dikompresi secara aksial) untuk memecah struktur butiran as-cast dan menutup rongga internal.
3. Billet ditarik keluar (memanjang) di bawah tekanan, berputar secara bertahap di antara gerakan-gerakan untuk mengerjakan material secara seragam.
4. Beberapa kali pemanasan ulang diperlukan untuk potongan besar untuk mempertahankan suhu kerja di atas batas penempaan akhir.
5. Penempaan kasar dilakukan dengan mesin kasar untuk menghilangkan ketidakteraturan permukaan dan diperiksa secara ultrasonik untuk mengetahui adanya cacat internal.

Pemanfaatan material dalam penempaan cetakan terbuka lebih rendah dibandingkan dengan pekerjaan cetakan tertutup — biasanya 60–75% dari berat ingot awal berakhir di penempaan yang sudah selesai. Sisanya dibuang sebagai hasil panen, kerak, dan stok permesinan. Meskipun demikian, untuk suku cadang yang sangat besar atau hanya sekali pakai, biaya cetakan yang rendah menjadikan cetakan terbuka satu-satunya pilihan yang layak secara ekonomi.

Penempaan Cetakan Tertutup: Produksi Presisi dan Volume Tinggi

Penempaan cetakan tertutup — juga disebut penempaan cetakan cetakan — menggunakan bagian cetakan atas dan bawah yang serasi yang berisi kesan negatif yang sama persis dari bagian akhir. Saat mesin press ditutup, billet baja yang dipanaskan mengisi rongga cetakan dan menghasilkan bentuk cetakan yang tepat. Logam berlebih diperas menjadi cincin tipis yang disebut flash, yang kemudian dipotong.

Ini adalah metode dominan untuk produksi komponen struktural dan mekanis dalam jumlah besar: batang penghubung otomotif, buku jari kemudi, hub roda, tiang sayap pesawat terbang, dan perkakas tangan. Penempaan cetakan tertutup modern mencapai toleransi dimensi ±0,5 mm atau lebih rapat pada komponen berukuran sedang, sehingga secara signifikan mengurangi pemesinan hilir dibandingkan dengan pengecoran.

Urutan Die Multi-Stasiun

Bagian yang rumit jarang ditempa hingga bentuk akhir dalam satu pukulan. Blok cetakan dibagi menjadi beberapa stasiun tayangan yang disusun secara berurutan:

• Kesan lebih lengkap: Mendistribusikan ulang logam secara longitudinal, mengurangi penampang pada titik tertentu.
• Kesan Edger: Mengumpulkan logam di zona tertentu dan secara kasar membentuk profil penampang.
• Kesan pemblokir: Pra-bentuk benda kerja menjadi bentuk yang mirip dengan bagian akhir tetapi dengan jari-jari lebih besar dan draft lebih banyak.
• Kesan akhir: Membawa bagian ke geometri akhir, membentuk detail halus dan jari-jari rapat. Flash dihasilkan di sini.

Untuk batang penghubung otomotif pada umumnya di AISI 4140, seluruh rangkaian — mulai dari memasukkan billet hingga mengekstraksi penempaan yang dipangkas dengan flash — memerlukan waktu di bawah 30 detik pada mesin press mekanis modern dengan daya 25.000 hingga 40.000 kN. Satu garis penempaan dapat menghasilkan 600 hingga 1.200 batang penghubung per jam .

Pemanfaatan Flash dan Material

Flash biasanya mewakili 10–20% dari berat billet dalam penempaan cetakan tertutup konvensional. Penempaan tanpa flash — suatu varian di mana cetakan tertutup sepenuhnya dan volume billet disesuaikan secara tepat dengan rongga — dapat menghilangkan limbah ini tetapi memerlukan persiapan billet yang sangat akurat dan gaya tekan yang lebih tinggi. Ini digunakan untuk bagian-bagian seperti blanko roda gigi dan cincin bantalan di mana penghematan biaya material membenarkan kompleksitas tambahan.

Penempaan Gulungan dan Cincin Bergulir: Metode Pembentukan Khusus

Di luar dua kategori utama die-forging, beberapa proses tempa baja khusus patut dipahami karena mendominasi kategori produk tertentu.

Roll Forging

Dalam penempaan gulungan, billet yang dipanaskan melewati dua gulungan yang berputar berlawanan dengan alur berbentuk yang dimasukkan ke dalam permukaannya. Ketika billet melewatinya, gulungan mengurangi penampang dan memanjangkannya, mendistribusikan logam dalam pola yang tepat yang diperlukan untuk operasi penempaan berikutnya. Penempaan gulungan banyak digunakan sebagai langkah pra-pembentukan sebelum penempaan cetakan tertutup pada bagian memanjang seperti batang penghubung dan blanko pegas daun. Hal ini meningkatkan distribusi material dan mengurangi jumlah pencetakan cetakan tertutup yang diperlukan, sehingga mengurangi keausan cetakan dan waktu siklus.

Ring Rolling

Penggulungan cincin menghasilkan cincin yang mulus dengan membuat lubang pada blanko tempa berbentuk cakram dan kemudian memperluasnya di antara gulungan utama yang digerakkan dan gulungan pemalas, sementara gulungan aksial datar mengontrol ketinggian cincin. Hasilnya adalah cincin mulus dengan struktur butiran yang terus mengalir di sekeliling kelilingnya — suatu keunggulan struktural yang signifikan dibandingkan cincin yang dipotong dari pelat atau dibuat dengan pengelasan.

Cincin yang digulung berkisar dari ras bantalan kecil yang berbobot di bawah 1kg hingga flensa turbin angin besar dan flensa bejana reaktor nuklir dengan diameter luar melebihi 8 meter dan bobot di atas 100 ton . Industri dirgantara sangat bergantung pada komponen titanium dan baja ring-rolled untuk casing, rangka, dan sekat mesin jet.

Penempaan Dingin dan Hangat: Baja Bekerja Di Bawah Panas Merah

Penempaan panas bukanlah satu-satunya pilihan. Penempaan dingin — dilakukan pada atau mendekati suhu kamar — dan penempaan hangat — biasanya pada 650–900°C untuk baja — menawarkan kombinasi penyelesaian permukaan, akurasi dimensi, dan kinerja mekanis yang berbeda.

Penempaan Dingin

Penempaan baja dingin bergantung pada pengerasan kerja: ketika logam berubah bentuk secara plastis, kepadatan dislokasinya meningkat dan menjadi semakin kuat. Bagian yang dihasilkan dengan penempaan dingin dapat mencapai permukaan akhir Ra 0,4–1,6 µm dan toleransi dimensi lebih ketat dari ±0,05mm tanpa permesinan apa pun. Produksi baut, mur, sekrup, dan blanko roda gigi cold-formed dalam jumlah besar merupakan aplikasi utama.

Batasannya adalah besarnya tenaga yang dibutuhkan. Penempaan dingin pada baja karbon rendah memerlukan tegangan aliran sebesar 500–800 MPa , dibandingkan dengan 80–150 MPa untuk bahan yang sama pada suhu penempaan panas. Dies cepat aus, dan baja biasanya harus dianil dan dilumasi ulang (seringkali dengan sistem sabun fosfat) antar tahapan untuk operasi pembentukan multi-pass.

Penempaan Hangat

Penempaan hangat berada di antara panas dan dingin dalam hal suhu dan hasil. Pada suhu menengah, tegangan aliran berkurang dibandingkan dengan pengerjaan dingin — menurunkan persyaratan tonase pengepresan — sementara kualitas permukaan dan presisi dimensi jauh lebih baik daripada penempaan panas karena bentuk kerak lebih sedikit dan penyusutan termal lebih kecil. Penempaan hangat semakin banyak digunakan untuk roda gigi presisi dan komponen sambungan CV di drivetrain otomotif, di mana kombinasi akurasi bentuk mendekati jaring dan integritas permukaan yang baik mengurangi total biaya produksi dibandingkan dengan rangkaian penempaan panas lalu mesin.

Peralatan Tempa: Palu, Pengepres Mekanis, dan Pengepres Hidrolik

Mesin yang menghasilkan gaya tempa membentuk keekonomian, kemampuan, dan tingkat keluaran operasi seperti halnya desain cetakan. Tiga jenis mesin utama mendominasi penempaan baja industri:

Palu Tempa

Palu menyalurkan energi dengan menjatuhkan atau mendorong ram ke bawah dengan kecepatan tinggi. Energi deformasi adalah energi kinetik dari ram yang bergerak. Palu jatuh gravitasi adalah jenis yang paling sederhana; power hammer menggunakan uap, udara bertekanan, atau tekanan hidrolik untuk mempercepat ram, mencapai energi tumbukan 5 kJ hingga lebih dari 1.000 kJ untuk palu uap kerja ganda yang besar. Palu sangat cocok untuk penempaan cetakan terbuka dengan bentuk yang rumit karena beberapa pukulan cepat dapat mengerjakan material secara progresif. Tingkat regangan yang tinggi dari pukulan palu juga berarti lebih sedikit waktu kontak cetakan dan beban termal cetakan yang lebih rendah.

Penekan Tempa Mekanis

Pengepres mekanis menggunakan engkol eksentrik yang digerakkan oleh roda gila untuk mengubah energi rotasi menjadi satu langkah ram per putaran. Kapasitas berkisar dari 5.000 kN hingga 125.000 kN . Kayuhannya yang tetap dan posisi ram yang dapat diprediksi menjadikannya ideal untuk pekerjaan cetakan tertutup multi-impresi dengan kemampuan pengulangan dimensi yang ketat. Mesin press mekanis berkekuatan 63.000 kN — ukuran umum untuk penempaan otomotif berat — biasanya beroperasi pada kecepatan 40–80 pukulan per menit , memungkinkan tingkat produksi yang sangat tinggi.

Penekan Tempa Hidraulik

Pengepres hidrolik menghasilkan gaya melalui fluida bertekanan tinggi yang bekerja pada silinder. Tidak seperti pengepres mekanis, pengepres ini dapat menampung tonase penuh sepanjang langkah dan dapat diprogram dengan profil kecepatan dan gaya ram yang kompleks. Hal ini menjadikannya penting untuk penempaan superalloy dirgantara secara isotermal, yang memerlukan laju regangan yang lambat untuk menghindari pemanasan dan keretakan adiabatik, dan untuk operasi cetakan terbuka yang sangat besar. Mesin tempa terbesar di dunia — termasuk 750 MN tekan di VSMPO-AVISMA di Rusia — bersifat hidrolik.

Apa yang Terjadi pada Struktur Butir Selama Penempaan Baja

Keunggulan mekanis penempaan dibandingkan pengecoran berasal langsung dari pengaruh penempaan terhadap struktur mikro internal baja. Memahami hal ini menjelaskan mengapa penempaan ditentukan untuk aplikasi kritis meskipun harganya jauh lebih mahal.

Baja as-cast mengandung struktur butir dendritik yang kasar dengan segregasi kimia antara batas butir dan rongga atau porositas penyusutan internal. Ketika bahan ini ditempa, beberapa hal terjadi secara bersamaan:

• Penyempurnaan biji-bijian: Butir cor besar dipecah oleh deformasi plastis dan kemudian direkristalisasi menjadi butiran ekuaks yang lebih kecil dan lebih seragam selama dan setelah pengerjaan panas. Butir yang lebih kecil berarti ketangguhan dan kekuatan lelah yang lebih baik.
• Penutupan batal: Porositas internal dan penyusutan mikro dipadatkan dan dilas hingga tertutup oleh tegangan tekan penempaan, khususnya dalam operasi cetakan terbuka multi-lintasan dengan rasio reduksi yang tinggi.
• Aliran serat: Inklusi non-logam dan stringer karbida memanjang dan sejajar dengan arah aliran logam, menciptakan pola aliran butiran. Ketika cetakan tempa dirancang dengan benar, aliran serat ini mengikuti kontur bagian, dan garis aliran butir berjalan sejajar dengan sumbu tegangan dalam pelayanan — secara signifikan meningkatkan ketahanan lelah dibandingkan dengan blanko mesin yang memotong garis aliran.
• Homogenisasi: Pemanasan dan deformasi berulang mendistribusikan elemen paduan secara lebih seragam, mengurangi gradien komposisi yang melemahkan struktur cor.

Komponen baja yang ditempa dengan baik dapat terlihat kekuatan lelah hingga 40% lebih tinggi, kekuatan tarik 20% lebih tinggi, dan ketangguhan impak yang jauh lebih unggul dibandingkan dengan komponen cor dengan komposisi nominal yang sama. Dalam aplikasi seperti roda pendaratan pesawat terbang atau poros engkol otomotif – di mana pembebanan siklik dan beban kejut sesekali merupakan faktor pendorong desain – hal ini bukanlah keuntungan kecil.

Perlakuan Panas Setelah Penempaan: Menyelesaikan Siklus Metalurgi

Untuk sebagian besar penempaan baja paduan, operasi penempaan saja tidak menghasilkan sifat mekanik akhir yang diperlukan. Perlakuan panas pasca penempaan adalah langkah yang mengunci kombinasi target kekuatan, kekerasan, dan ketangguhan.

Normalisasi

Pemanasan ke 850–950°C dan pendingin udara menghaluskan struktur butiran dan menghomogenkan struktur mikro setelah penempaan. Normalisasi sering kali ditentukan sebagai perlakuan dasar untuk penempaan karbon dan baja paduan rendah sebelum pemesinan akhir dan terkadang merupakan satu-satunya perlakuan panas yang diperlukan untuk aplikasi berkinerja rendah.

Quench dan Temper (Q&T)

Untuk tempa baja paduan kinerja tinggi, austenitisasi (biasanya 830–900°C ), pendinginan dalam air, minyak, atau polimer, dan kemudian ditempa 450–680°C adalah jalur standar untuk mencapai kekuatan tinggi dengan ketangguhan yang memadai. Penempaan baja AISI 4340 dalam kondisi Q&T dapat mencapai kekuatan tarik sebesar 1.000–1.800 MPa tergantung pada suhu temper, sehingga cocok untuk komponen struktural pesawat terbang dan bagian drivetrain tugas berat.

Annealing dan Menghilangkan Stres

Penempaan besar dengan geometri kompleks dapat mempertahankan tegangan sisa yang signifikan akibat pendinginan yang tidak merata setelah penempaan. Anneal pereda stres di 550–650°C — di bawah suhu transformasi — mengurangi tegangan sisa tanpa mengubah kekerasan secara signifikan, mencegah distorsi selama pemesinan akhir. Langkah ini merupakan praktik standar untuk badan katup besar, blok cetakan, dan komponen bejana tekan.

Kontrol Kualitas dan Pengujian dalam Penempaan Baja

Tempa baja yang ditujukan untuk aplikasi kritis menjalani sistem pemeriksaan ketat yang mencakup kualitas permukaan dan internal. Pengujian spesifik yang diperlukan bergantung pada standar industri — ASTM, EN, JIS, atau spesifikasi khusus pelanggan — namun pengujian berikut ini diterapkan secara luas:

• Pengujian Ultrasonik (UT): Gelombang suara berfrekuensi tinggi mendeteksi kelemahan internal — retakan, rongga, inklusi — yang tidak terlihat di permukaan. Diperlukan untuk hampir semua penempaan peralatan luar angkasa, nuklir, dan tekanan; kriteria penerimaan ditentukan berdasarkan zona (misalnya, tidak ada indikasi yang melebihi 2 mm setara dengan lubang dasar datar di zona lubang).
• Inspeksi Partikel Magnetik (MPI): Mendeteksi retakan permukaan dan dekat permukaan pada baja feromagnetik dengan memagnetisasi bagian tersebut dan menerapkan suspensi partikel besi. Standar untuk tempa yang penting bagi keselamatan otomotif seperti buku jari kemudi dan hub roda.
• Pengujian Kekerasan: Kekerasan Brinell atau Rockwell yang diukur pada permukaan mesin menegaskan bahwa perlakuan panas mencapai kisaran properti target.
• Pengujian Tarik dan Dampak: Pengujian destruktif pada kupon pengujian yang ditempa secara terpisah — atau dari perpanjangan yang ditempa pada bagian tersebut — memverifikasi kekuatan luluh, kekuatan tarik akhir, perpanjangan, dan energi tumbukan Charpy V-notch pada suhu tertentu.
• Inspeksi Dimensi: Verifikasi CMM (mesin pengukur koordinat) semua dimensi kritis terhadap gambar teknik, dengan ketertelusuran penuh data pengukuran.

Pengujian makro-etsa — memotong, memoles, dan mengetsa penampang tempa dengan larutan asam encer — menunjukkan garis aliran butir, memastikan bahwa garis tersebut mengikuti pola yang diinginkan, dan memperlihatkan segregasi internal, perpipaan, atau lapisan yang mungkin terlewatkan oleh UT. Tes ini biasanya ditentukan untuk kualifikasi artikel pertama dari desain cetakan baru.

Cacat Umum pada Tempa Baja dan Penyebabnya

Bahkan operasi penempaan yang terkontrol dengan baik pun menghasilkan komponen yang cacat. Mengenali akar penyebab setiap jenis cacat sangat penting untuk memperbaiki proses sebelum sejumlah besar sisa menumpuk.

Dimana Bagian Baja Tempa Digunakan: Aplikasi Industri

Penempaan baja ditemukan di hampir setiap industri di mana komponen harus tahan terhadap tekanan tinggi, pemuatan berulang, atau suhu tinggi. Sektor-sektor berikut menyumbang sebagian besar output penempaan global:

Industri Otomotif

Sektor otomotif mengkonsumsi sekitar 60% dari semua tempa diproduksi secara global . Sebuah mobil penumpang pada umumnya berisi lebih dari 250 komponen palsu: poros engkol, batang penghubung, poros bubungan, roda gigi transmisi, buku jari kemudi, hub roda, kaliper rem, lengan suspensi, dan rumah sambungan CV. Peralihan ke kendaraan listrik mengubah campuran – lebih sedikit poros engkol dan piston – tetapi meningkatkan permintaan untuk anggota struktural selungkup baterai besar dan poros motor listrik.

Dirgantara dan Pertahanan

Penempaan dirgantara tunduk pada persyaratan sertifikasi material dan proses yang paling ketat dibandingkan industri mana pun. Komponen struktural badan pesawat — tiang sayap, rangka badan pesawat, penyangga roda pendarat — dan komponen mesin — cakram kompresor, cakram turbin, poros — hampir seluruhnya ditempa. Sebuah pesawat komersial berbadan lebar berisi lebih dari 1.500 bagian palsu , banyak di antaranya berupa potongan aluminium atau titanium berukuran besar daripada baja, tetapi baja tempa berkekuatan tinggi mendominasi roda pendaratan dan sistem aktuasi.

Minyak, Gas, dan Pembangkit Listrik

Flensa bejana tekan, badan katup, alat kelengkapan pipa, komponen kepala sumur, dan rotor turbin merupakan aplikasi penempaan yang penting di sektor energi. Bagian-bagian ini beroperasi di bawah tekanan tinggi, suhu tinggi, dan seringkali lingkungan korosif di mana porositas pengecoran merupakan risiko yang tidak dapat diterima. Penempaan rotor turbin besar untuk pembangkit listrik tenaga uap dapat membebani lebih dari 200 ton setelah pemesinan akhir dan memerlukan penempaan selama berbulan-bulan, perlakuan panas, dan pengujian sebelum pengiriman.

Peralatan Konstruksi dan Pertambangan

Tautan track, sproket, gigi bucket, mata bor batu, dan pin struktural pada peralatan konstruksi berat dan pertambangan mengandalkan baja tempa karena ketahanannya terhadap benturan dan abrasi. Beban dinamis yang sangat tinggi yang terlihat pada komponen-komponen ini — gigi bucket excavator yang besar dapat menyerap puluhan ribu siklus tumbukan per shift — menjadikan ketangguhan tempa yang unggul penting untuk masa pakai yang dapat diterima.

Perkembangan Modern Teknologi Penempaan Baja

Fisika inti penempaan baja tidak berubah – logam masih mengalir di bawah tekanan ketika dipanaskan – namun teknologi seputar proses tersebut telah mengalami kemajuan pesat selama dua dekade terakhir.

Simulasi Analisis Elemen Hingga (FEA). proses penempaan — menggunakan perangkat lunak seperti Deform, FORGE, atau Simufact — memungkinkan para insinyur memprediksi aliran logam, distribusi regangan, tekanan cetakan, dan lokasi cacat potensial sebelum memotong satu cetakan. Hal ini telah secara signifikan mengurangi jumlah iterasi uji coba cetakan yang diperlukan untuk komponen baru yang kompleks, sehingga mengurangi waktu dan biaya pengembangan cetakan 30–50% dalam banyak kasus.

Mesin press hidrolik dan servo-mekanis yang dikontrol servo memungkinkan profil kecepatan ram yang dapat diprogram, memungkinkan penempaan material hangat dan isotermal yang sebelumnya memerlukan peralatan khusus atau tidak layak sama sekali dalam penempaan cetakan. Ram dapat diperlambat pada tahap kritis untuk mengontrol pembentukan panas dan aliran logam, atau dipercepat untuk mengoptimalkan waktu siklus pada operasi yang kurang sensitif.

Sel penempaan otomatis menggabungkan pemanas induksi, penanganan billet robotik, sistem transfer pers multi-sumbu, dan inspeksi penglihatan in-line telah memungkinkan untuk menjalankan jalur penempaan cetakan tertutup bervolume tinggi dengan tenaga kerja langsung yang minimal. Garis penempaan otomotif modern mungkin ada satu operator mengawasi empat hingga enam mesin press , dengan pemeriksaan kualitas yang ditangani oleh pemindaian laser dan sistem visi mesin di akhir lini.

Penempaan bentuk hampir jaring yang presisi — memproduksi suku cadang yang sangat mirip dengan geometri akhir sehingga pemesinan direduksi menjadi penyelesaian akhir yang ringan hanya pada permukaan fungsional saja — semakin umum dilakukan pada roda gigi otomotif dan komponen bantalan. Pendekatan ini mengurangi waktu pemesinan, meningkatkan pemanfaatan material, dan mempertahankan aliran butiran bermanfaat yang jika tidak dilakukan pemesinan akan merusak permukaan komponen.
